Компанія ТОВ "СКБ електротехнічного приладобудування" займається розробкою та виробництвом приладів безрозбірного контролю високовольтних вимикачів та трансформаторів усіх типів та класів напруг уже понад 26 років, і за цей час було випущено понад 30 моделей обладнання. Немаловажним фактором при випуску нового приладу на ринок є і його додаткова комплектація, якій відведено особливе місце, щоб кожен замовник міг вибрати необхідний вимірювальний кабель або комплект кріпильних та інших пристроїв під свої потреби із широкого асортименту.
Так, одним із завдань минулого 2017 року стала розробка та випуск штанги-маніпулятора, яка призначена для приєднання затискачів вимірювальних кабелів приладів "СКБ ЕП" до вводів високовольтного обладнання до 220 кВ (заввишки до 5 м із землі) без застосування сходів та підйомників, що дозволить нашим клієнтам мінімізувати витрати на проведення обслуговування.
Не кожна компанія, а тим більше невелика підрядна організація, може мати у своєму парку автогідропідйомник (АГП), який, крім високої вартості, вимагає постійного обслуговування та додаткову перевірку на відповідність для проведення робіт в умовах підвищеної небезпеки. Якщо ж компанія має у своєму арсеналі або орендує такий автомобіль, що в останньому випадку також дорога послуга, ніхто не скасовує вимог до кваліфікації водія, який керує підйомником і повинен мати певний допуск по роботі на території підстанції та високовольтного обладнання, а також до робочого колиски. , який повинен мати відповідний документ, що дозволяє проводити роботи на висоті. Крім того, залишається безліч організаційних моментів щодо вирішення та оформлення робіт такого характеру.
Що стосується монтажних та ремонтних робіт на високовольтному об'єкті із застосуванням приставних сходів, то це вважається порушенням експлуатації та техніки безпеки, крім тих випадків, де це не передбачено конструкцією високовольтного обладнання. Крім того, проведення робіт на таких сходах може призвести до завдання пошкоджень на його корпус, які згодом можуть вплинути на працездатність об'єкта в цілому.чи його складових частин.
Тому на основі спостережень, зібраних даних та накопиченого досвіду була розроблена штанга-маніпулятор, яка, як і будь-який інструмент, задіяний у проведенні високовольтних робіт, повинен мати певні вимоги та рекомендації щодо дотримання техніки безпеки:
- До роботи з виробом допускається електротехнічний персонал, атестований не нижче ніж на ІІІ групу з електробезпеки, що має не нижче середньої професійної освіти в галузі електротехніки.
- Використовувати штангу-маніпулятор дозволяться лише на відключеному від високої напруги електрообладнанні.
- При роботі з виробом необхідно бути уважним при наближенні елементів виробу до частин високовольтного обладнання, що знаходяться під високою напругою. Необхідно дотримуватися допустимих відстаней згідно з "Правилами з охорони праці при експлуатації електроустановок".
Штанга-маніпулятор складається:
- З ізолюючої частини: рукоятка та ланки штанги, які відповідають вимогам ГОСТ 20494-2001 "Штанги ізолюючі оперативні та штанги переносних заземлень. Загальні технічні умови".
- З робочої частини: провід заземлення, захоплення та кабель-подовжувач із затискачем типу «крокодил», який містить струмові та потенційні контакти. Подовжувач закінчується майданчиком для приєднання затискачів вимірювальних кабелів приладів.
Штанга-маніпулятор випускається у трьох розмірах, на вибір користувача, та в залежності від електроустановки, на якій будуть проводитись роботи:
| Повна довжина штанги, м | Маса виробу у робочому комплекті, кг | Номінальна напруга електроустановки, кВ |
| 22 | 34 | 35 |
| 37 | 40 | 110 |
| 51 | 46 | до 220 |
Нова розробка є універсальним додатковим обладнанням, яке рекомендовано до комплектації всіх груп приладів компанії.

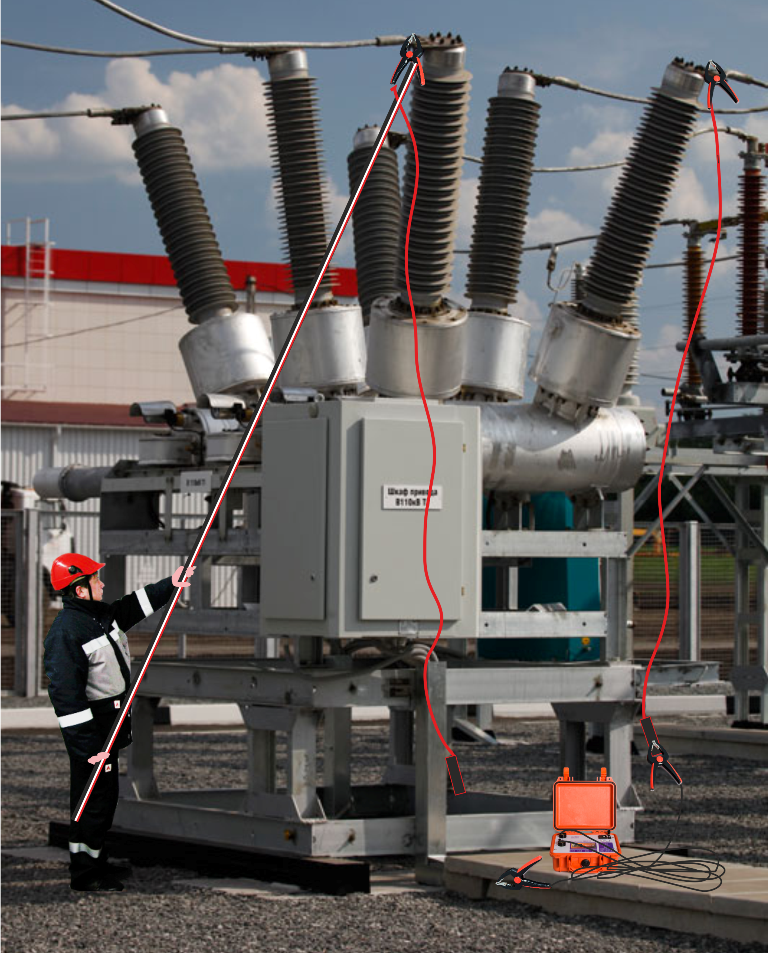

У разі доукомплектації приладів контролю високовольтних вимикачів ПКВ/М6Н, ПКВ/М7 ПКВ/У3.1 та ПКВ/У3.0 штанга-маніпулятор буде необхідна для зручного приєднання кабелів полюсів приладів із землі/з кришки бака до вводів вимикачів без застосування підйомників, для подальшого зняття характеристик часу, ходу та швидкості.
Штанга-маніпулятор рекомендована до спільної експлуатації з мікроомметрами та мілікілоомметром компанії МІКО-1 МІКО-21 та МІКО-2.3 для приєднання вимірювальних кабелів приладів із землі/з кришки бака до вводів високовольтних вимикачів, а також до елементів конструкції високовольтних роз'єднувачів сходів та підйомників для вимірювання перехідного електричного опору.

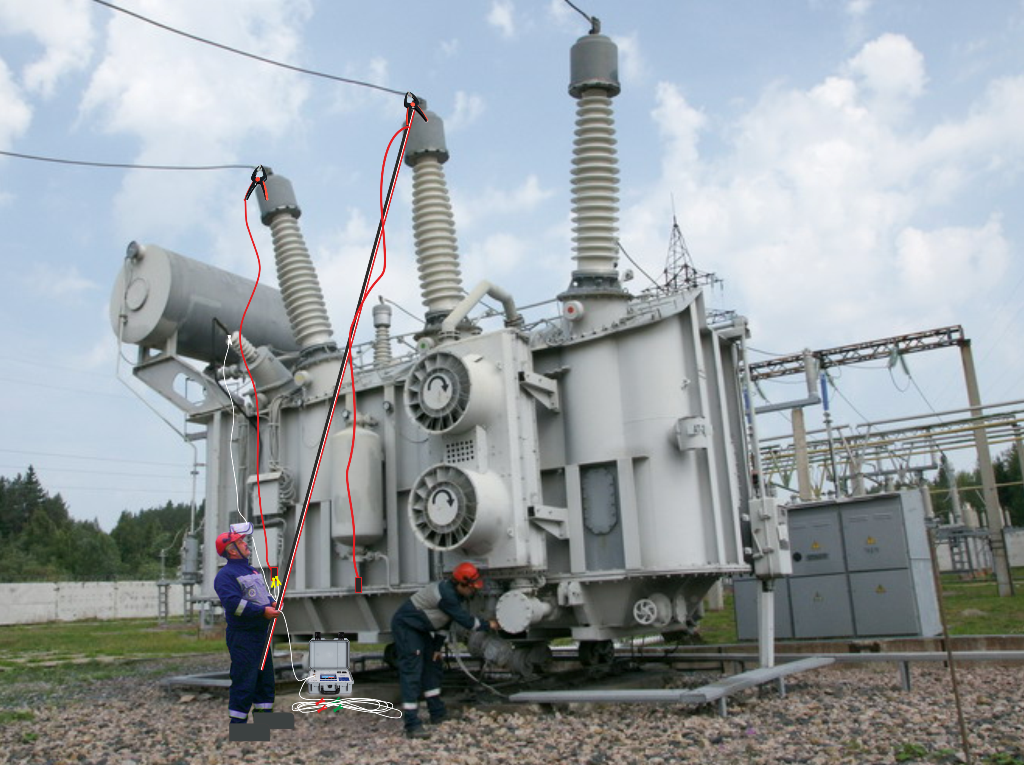

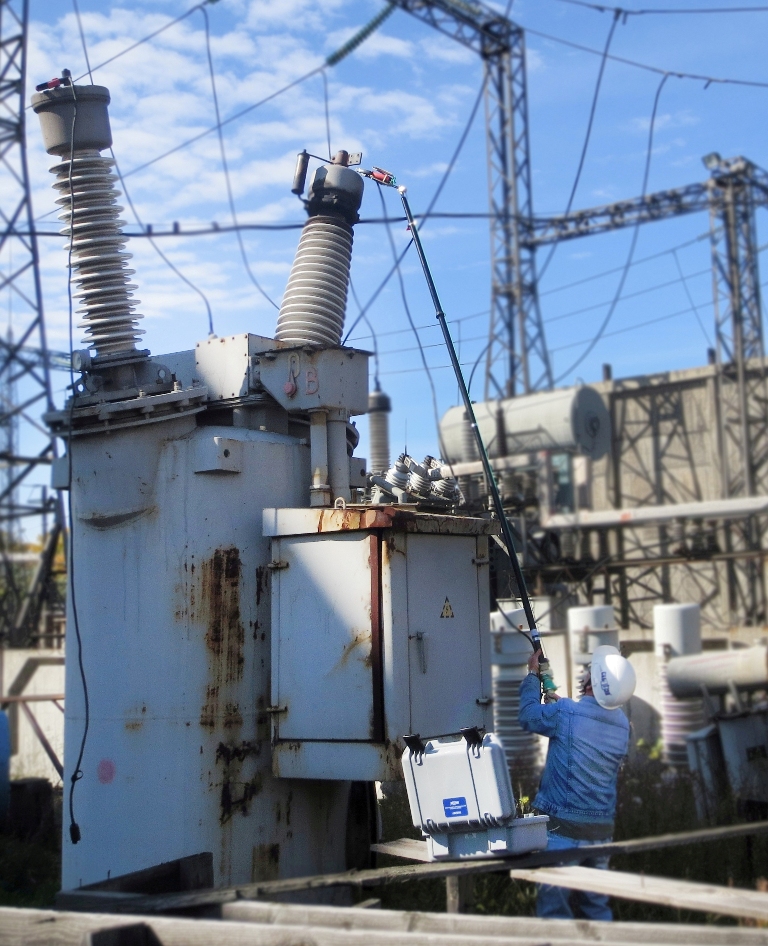

Якщо фахівці використовують у роботі або тільки планують придбання міліметрів МІКО-7 МІКО-8М (МІКО-8) або МІКО-9 то штанга-маніпулятор буде незамінним помічником для приєднання вимірювальних кабелів приладів із кришки бака силового трансформатора до 220 кВ до обмоток високого. напруги без застосування сходів та витягів для вимірювання активного електричного опору, а також проведення розмагнічування.
При роботі зі спеціалізованими приладами для контролю пристроїв РПН силових трансформаторів ПКР-2 та ПКР-2М фахівці зможуть скористатися штангою для приєднання вимірювальних кабелів з кришки бака силового трансформатора до 220 кВ без застосування сходів та підйомників для зняття осцилограм та кругових діаграм.
Штанга-маніпулятор досить проста в експлуатації, для неї немає особливих вимог щодо технічного обслуговування, необхідний лише періодичний огляд щодо пошкодження її елементів, які підлягають заміні.
Виріб без упаковки та в робочому стані слід зберігати та експлуатувати при температурі від -15 до +40 °С при відносній вологості до 95 % за відсутності в повітрі домішок, які викликають корозію. Транспортування штанги максимально зручне – воно поставляється у спеціальному чохлі, а також комплектується сумкою для складових елементів.
Робота зі штангою-маніпулятором не викликає особливих труднощів, головне дотримуватись вимог безпеки та працювати згідно з посібником з експлуатації, що постачається з виробом.
Якщо у Вас виникли питання щодо конструктиву або особливостей роботи зі штангою-маніпулятором - звертайтесь за тел. +38 067 255 31 54.
