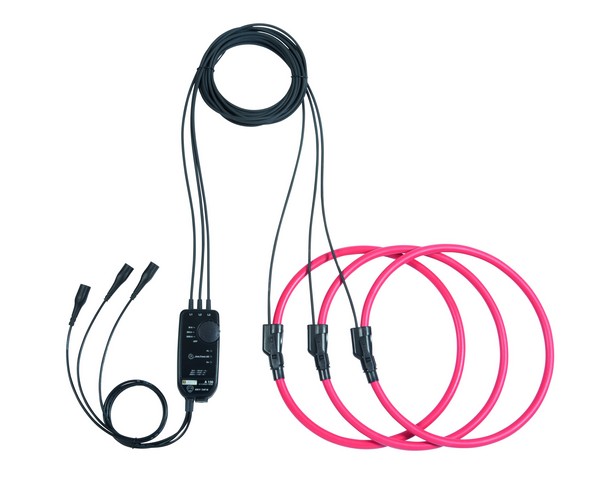

Нові серії гнучких датчиків струму MiniFlex і AmpFlex від компанії Chauvin Arnoux дозволяють вимірювати струм однофазної або трифазної мережі, мають різний діаметр обхвату і можуть бути використані для вимірювання струму всіх типів провідників, незалежно від числа, розміру або форми.
Завдяки своїй компактній конструкції, ергономічному дизайну та невеликій вазі, датчики можуть бути використані в будь-якому важкодоступному та тісному місці. Проста та ефективна система відкривання-закривання датчиків робить простим їх використання навіть у захисних рукавичках.
|
MA110 |
MA130 |
A110 |
A130 |
MA200 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Діапазон вимірів |
від 0.08 до 3000 А |
від 0.5 до 3000 А |
від 0.08 до 3000 А |
від 0.5 А до 30 000 А |
від 0.5 до 3000 А |
від 0.5 A до 450 Апік |
від 0.5 до А 4500 Апік |
||||
|
Довжина датчика см |
17 |
25 |
35 |
25 |
45 |
80 |
120 |
80 |
17 |
25 |
35 |
|
Діаметр обхвату, см |
4.5 |
7 |
10 |
7 |
14 |
25 |
38 |
25 |
4.5 |
7 |
10 |
|
Режими вимірів (А/В) |
3-30-300-3000/3 |
30-300-3000/3 |
3-30-300-3000/3 |
30-300-3000-30000/3 |
30-300-3000/3 |
30-300/3 |
3000/3 |
||||
|
Смуга пропускання |
10 Гц20 кГц |
10 Гц20 кГц |
10 Гц 20 кГц 1 |
10 Гц20 кГц |
5 Гц … 1 МГц |
||||||
|
Довжина кабелю до датчика, м |
2 |
3 |
2 |
3 |
2 |
||||||
|
Кабель підключення |
Кабель довжиною 0.5 м із 2 ізольованими роз'ємами типу "банан"-мама 4 мм |
3 коаксідні кабелі довжиною 0.5 м з ізольованими роз'ємами BNC-тата |
Кабель довжиною 0.5 м із 2 ізольованими роз'ємами типу "банан"-мама 4 мм |
3 коаксідні кабелі довжиною 0.5 м з ізольованими роз'ємами BNC-тата |
1 коаксідний кабель завдовжки 0.5 м із ізольованим роз'ємом BNC-тата |
||||||
|
Розміри процесорного блоку, мм |
120 х 58 х 36 |
103 х 64 х 28 |
|||||||||
|
Вага, г |
300 |
500 |
360 450 або 500 (залежно від довжини датчика) |
1000 |
200 |
||||||
