MI 3295 - Система контактного вимірювання крокової напруги
Вимірювальні функції: • Вимірювання напруги кроку та контактної напруги (напруги дотику); • Вимірювання опору заземлення з роздільною здатністю 1 мОм; • Вимірювання питомого опору ґрунту.
Відмінні риси: • Висока точність вимірювань завдяки високому струму до 50 A та ефективному придушенню шумів; • Високий рівень перешкодозахищеності, навіть проти мінливих паразитних струмів; • Автономний вимірювач напруги кроку/контактної напруги: відсутність потреби у довгих проводах для підключення живлення; • Невелика вага приладу; • Висока безпека завдяки низькій вихідній напрузі (55 В); • Завантаження результатів випробувань безпосередньо на ПК за допомогою професійного пакету програмного забезпечення до ПК HVLink, що дозволяє проводити аналіз та документування результатів випробувань.
| Технічні характеристики | |||
| Функція | Діапазон вимірів | Роздільна здатність | Похибка вимірів |
|
Напруга кроку, Контактне напруження - ження (діапазон вимірювань Um) |
001 мВ … 1999 мВ 200 мВ 1999 мВ 200 мВ 1999 мВ 200 мВ 1999 В 200 В мВ … 599 В |
001 мВ 01 мВ 1 мВ 001 01 |
± (2% ІВ + 2 емр) |
|
Напруга кроку, Контактне напруження - ження (розрахований- ний діапазон U) |
00 В … 1999 В 200 В … 999 В |
01 1В |
Розраховане значення * |
| Випробов. Струм | Максимально 55 A | ||
| Зазнають. напряж. | < 55 В | ||
| Вхідний опір. | Вибирається 1 MОм /1 ком | ||
| Струм |
000999 A 100999 A |
001 A 01 A |
±(3% of reading + 5 digits) ±(3% of reading + 3 digits) |
|
Опір на землю |
0001 … 1999 Ом 2001999 Ом 200 999 Ом 10001999 Ом |
0001 Ом 001 Ом 01 Ом 01 Ом |
±(2% of reading + 5 digits) ±(2% of reading + 5 digits) ±(2% of reading + 5 digits) ±(5% of reading) |
|
Питома опір ґрунту |
000 … 999 Омм 100 … 999 Омм 100 … 999 Омм 100 k … 999 кОмм 100 k … 999 кОмм |
001 Омм 01 Омм 1 Омм 10 Омм 100 Омм |
Calculated value, consider accuracy з Resistance to earth функція |
|
Напруга розімкнутого ланцюга |
< 50 Вперем. тока | ||
| Зазнають. Струм | < 7,5 A | ||
| Зазнають. частота | 55 Гц | ||
| Загальні характеристики | |||
| БЛОК | |||
| Живлення приладу | 230 В/50 або 60 Гц | ||
| Комунікац. порт | RS232 | ||
| Пам'ять | 1000 осередків пам'яті | ||
| Категорія перенапр | CAT II/300 В | ||
| Категорія вимір. | CAT IV/50 В | ||
| Ступінь захисту | IP 30 | ||
| Дисплей приладу | РК, 128 x 64 пікселів, з підсвічуванням | ||
| Розміри | 563 х 275 х 257 мм | ||
| Вага приладу | 295 кг | ||
| ВИМІРЮВАЧ | |||
| Живлення приладу | 6 x 12 В акумулятор. акумулятор, тип AA | ||
| Час роботи | 12 год (нормальна робота) | ||
| Комунік. порти | USB, RS232 | ||
| Пам'ять пристрою | 1500 осередків пам'яті | ||
| Категорія вимір. | CAT IV/50 В | ||
| Ступінь захисту | IP 40 | ||
| Дисплей | РК, 128 x 64 пікселів, з підсвічуванням | ||
| Розміри | 230 х 103 х 115 мм | ||
| Вага приладу | 13 кг | ||
|
* Примітка: Напруга кроку, що відображається /Контактна напруга виходить з розрахунку: US = Uізм ∙ Iкоротк.замик./Iізм; UC = Uізм ∙ Iкороткий. Замик. /Iізм; Iкороткий.замик. (вибирається з ряду) 1 A 200 кA |
|||

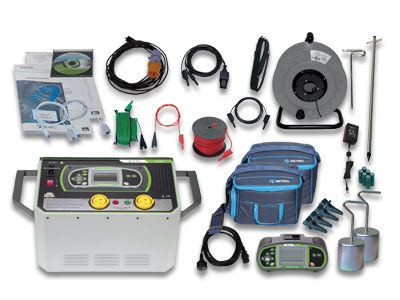

• Мережевий кабель;
• Зонд для вимірювання напруги кроку (25 кг), 2 шт.;
• Штир для вимірювання струму витоку на землю;
• Штир для вимірювання електричного потенціалу ґрунту;
• Вимірювальний струмовий висновок, 50 м, чорний, 10 мм2 із затискачем типу крокодил, на котушці (барабан);
• Вимірювальний струмовий висновок, 10 м, чорний, 10 мм2 із затискачем типу крокодил;
• Вимірювальний висновок, чорний, 2 x 3 м;
• Вимірювальний висновок, зелений, 10 м;
• Вимірювальний висновок, чорний, 15 м;
• Вимірювальний висновок, червоний, 50 м;
• Сполучний висновок із затискачем типу крокодил, червоний, 1 м;
• Затискачі типу крокодил, 4 шт.;
• RS232 кабель;
• USB-кабель;
• М'яка сумка для перенесення, 2 шт.;
• М'який ремінь для перенесення на плечі;
• NiMH акумулюють. батареї, тип AA, 6 шт.;
• Адаптер джерела живлення;
• CD з посібником з експлуатації PC SW HVLink PRO;
• Інструкція з експлуатації;
• Сертифікат калібрування.
