MI 3105 EU - Тестер багатофункціональний
- Виробник: Metrel
- Модель: MI 3105 EU
- Артикул: 06910
Вимірювальні функції
• Вимірювання опору ізоляції постійною напругою;
• Цілісність захисних провідників випробувальним струмом 200 mA зі зміною полярності;
• Цілісність захисних провідників випробувальним струмом 7мА без відключення ПЗВ;
• Повний опір лінії;
• Повний опір контуру;
• Вимірювання повного опору контуру з блокуванням вимкн. ПЗВ;
• TRMS напруга та частота;
• Порядок чергування фаз;
• Тестування ПЗВ (стандартних та селективних, типи AC, A та B);
• Опір заземлення (3-провідний метод, метод струмових кліщів, за допомогою 2-х струмових кліщів);
• Питомий опір ґрунту (опція);
• TRMS струм витоку та струм навантаження;
• Тестування пристроїв захисту від навантаження за напругою;
• Освітленість (опція);
• Виявлення несправностей установок (опція);
• Тестування пристроїв контролю ізоляції (IMD);
• Вимірювання передбачуваного струму короткого замикання (IT системи);
• Імпеданс контуру з високим дозволеним (мОм).
Відмінні риси:
• Autosequences: автоматизація процесу тестування параметрів безпеки електроустановок;
• Вимірювання параметрів ізоляції «все-в-одному»: опір ізоляції між провідниками L-N, L-PE та N-PE можна виконати одночасно менш ніж за 10 секунд;
• Випробування медичних приладів дома експлуатації;
• Підтримка зчитування штрих-коду;
• Розташування запобіжників;
• Вимірювання опору ізоляції;
• Завантаження: завантаження через інтерфейс RS232 або USB кабель безпосередньо на ПК за допомогою ПЗ;
• Екрани довідки;
• Вбудована таблиця параметрів запобіжників;
• Онлайн моніторинг напруги:;
• Можливість поновлення: у прошивку приладу можуть бути внесені поновлення;
• Зміна полярності: автоматична зміна полярності під час дзвінка ланцюга;
• Діапазон виміру опору ізоляції;
• Функція блокування відключення ПЗВ (функція Zs (RCD));
• Багаторівнева система тестування: тести на TT, TN, IT та знижені низьковольтні системи;
• Широкий частотний діапазон: від 14 Гц до 500 Гц;
• Вбудований зарядний пристрій та акумулятори;
• RCD auto: Автоматична процедура тестування ПЗВ;
• Тестування ПЗВ типу B: підтримується;
• BT (bluetooth) підключення;
• ПЗ SW EuroLink PRO дозволяє завантажувати, переглядати, аналізувати та виводити на друк результати тестування.
докладний опис | Технічні характеристики | |||
| Функція | Діапазон вимірів | Роздільна здатність | Похибка |
| Опір заземлення |
U = 50 100 250 Пов. струму: |
001 MОм
001 MОм |
± (5 % ІВ + 5 емр) ± 10% ІВ ± 20% ІВ ± (5 % ІВ + 3 емр) ± 10% ІВ ± 10% ІВ ± 20% ІВ |
|
Цілісність захисних провідників струмом 200мA з автоматичною зміною полярності |
000 Ом … 1999 Ом 200 Ом … 1999 Ом 200 Ом … 1999 Ом 2000 Ом … 9999 Ом |
001 Ом 01 Ом 1Ом 1Ом |
± (3% ІВ + 3 емр) ± 5% ІВ ± 5% ІВ Лише індикатор |
|
Низькоомні виміри цілісності провідників, випробувати, струм 7 мA (Безперервний вимір) |
00 Ом … 199 Ом 20 Ом … 1999 Ом 2000 Ом … 9999 Ом |
01 Ом 1Ом 1Ом |
± (5 % ІВ + 3 емр) ± (5 % ІВ + 3 емр) Тільки індикатор |
| Повний опір лінії |
000 Ом … 999 Ом 100 Ом … 999 Ом 100 ОмΩ … 999 Ом 100 кОм … 999 кОм 100 кОм … 199 кОм |
001 Ом 1 01 Ом 1 Ом 10 Ом 100 Ом |
± (5 % ІВ + 5 емр) |
| Перепад напруги | 00% … 999% | 01% | З урахуваннямпохибки імпедансу лінії |
| Повний опір контуру |
000 Ом … 999 Ом 100 Ом … 999 Ом 100 Ом … 19999 Ом |
001 Ом 01 Ом Ом 1 Ом |
± (5 % ІВ + 5 емр) |
| Напруга | 0 В … 550 В | 1В | ± (2 % ІВ + 2 емр) |
| Частота | 000 Гц … 99999 Гц | 001 Гц | ± (02 % ІВ + 1 digit) |
| Порядок чергування фаз | 1.2.3 чи 3.2.1 | ||
| Тестування ПЗВ | IΔN: 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| - Напруга дотику UC |
00 В … 199 В 200 В … 999 В |
01 01 |
(-0% /+15%) ВЕРХ ± 10 емр (-0% /+15%) ІВ |
| - Час відключення |
00 мсек … 400 мсек 00 мсек … макс, час |
01 мсек 01 мсек |
±1 мсек ±3 мсек |
| - Струм відключення |
02 x IΔN … 11 x IΔN (AC тип) 02 x IΔN … 15 x IΔN (A тип, IΔN ≥ 30 мA) 02 x IΔN … 22 x IΔN (A тип, IΔN < 30 мA) ). 02 x IΔN … 22 x IΔN (B тип) |
005 x IΔN 005 x IΔN 005 x IΔN 005 x IΔN |
± 01 x IΔN ± 01 x IΔN ± 01 x IΔN ± 01 x IΔN |
|
Опір заземлення (трипровідний метод; однокліщовий ). метод виміру опору |
000 Ом … 1999 Ом 200 Ом … 1999 Ом 200 Ом … 1999 Ом 2000 Ом … 9999 Ом |
001 Ом 01 Ом 1 Ом 1 Ом |
± (3% ІВ + 3 емр) ± (3% ІВ + 3 емр) ± 5% ІВ ± 10% ІВ |
|
Опірзаземлення (Двокліщовий метод вимірювання) |
000 Ом … 1999 Ом 200 Ом … 300 Ом 301 Ом … 399 Ом |
001 Ом 01 Ом 01 Ом |
± (10% ІВ + 10 емр) ± 20% ІВ ± 30% ІВ |
| Питомий опір ґрунту |
00 мОм … 999 мОм 100 мОм … 999 мОм 100 кОм … 999 кОм 100 кОм … 999 кОм > 100 кОм |
01 мОм 1 мОм 001 кОм 01 ком 1 ком |
± 5% ІВ ± 5% ІВ ± 5% ІВ; ± 10% ІВ ± 10% ВВ; ± 20% ІВ ± 20% ІВ |
| TRMS струм |
00 мA … 999 мA 100 мA … 999 мA 100 A … 1999 A |
01 мA 1 мA 001 A |
± (3 % ІВ + 3 емр) |
| Освітленість (тип B) |
000 люкс … 1999 люкс 200 люкс … 1999 люкс 200 люкс … 1999 люкс 200 клюкс … 1999 клюкс |
001 люкс 01 люкс 1 люкс 10 люкс |
± (5 % ІВ + 2 емр) |
| Тестування варистора | 0 … 625 У перем. струму; 0 … 1000 Пост.струму | 1В | ± (3 % ІВ + 3 емр) |
| Живлення | 6 x 12 В акумулят. батарей, тип AA | ||
| Категорія перенапруги | CAT III/600 В; CAT IV/300 В | ||
| Ступінь захисту | Подвійна ізоляція | ||
| COM порт | RS232 та USB | ||
| Габаритні розміри | 230 х 103 х 115 мм | ||
| Вага тестера | 13 кг | ||
.jpg)

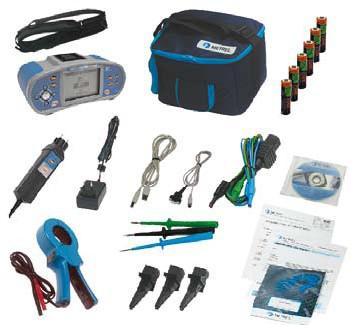

• Тестер EurotestXA;
• Щуп "commander" з вилкою Шуко, 15 м;
• Вимірювальні дроти, 3 x 15 м;
• Адаптер блоку живлення + 6NiMH акумуляторних батарей, тип AA;
• Тестовий пробник, 3 шт. (зелений, синій, чорний);
• Затискач типу «крокодил», 3 шт. (зелений, синій, чорний);
• RS232 – PS/2 кабель;
• USB-кабель;
• М'яка сумка для перенесення;
• М'який ремінь для перенесення на шиї;
• ПК ПЗ EuroLink PRO;
• Посібник з експлуатації на CD;
• Токові кліщі A 1018 (низький діапазон, струм витоку);
• Сертифікат калібрування.
