MI 3100 SE - Багатофункціональний вимірювач параметрів електроустановок
- Виробник: Metrel
- Модель: MI 3100 SE
- Артикул: 10248
Функції: • вимірювання опору ізоляції в діапазоні до 999 МОм напругою до 1000 В; • перевірка безперервності захисних провідників; • вимірювання повного опору лінії та контуру та розрахунок струму короткого замикання; • перевірка параметрів селективних та стандартних ПЗВ А, АС, F, типів з номінальними струмами відключення від 10 мА до 1 А; • вимірювання опору заземлення за 3-провідною схемою; • вимірювання напруги та частоти; • контроль порядку чергування фаз.
Відмінні риси: • прилад поставляється із попередньо заданими автопослідовностями випробувань для систем заземлення TT і TN, крім цього, користувач може сам створювати послідовності для проведення автоматичних випробувань; • вбудована пам'ять на 500 вимірів; • можливість передачі даних через Bluetooth на планшети, смартфони з ОС Android, як опція доступна приналежність А1431 EUROLINK Android APP, що дозволяє керувати даними, отриманими приладом MI 3100 SE за допомогою пристроїв на основі Android; • опціональне програмне забезпечення EUROLINK PRO дозволяє отримувати протоколи вимірювань російського зразка; • графічне меню допомоги; • автоматичний тест ПЗВ; • режим вимірювання повного опору контуру без спрацьовування ПЗВ; • повна русифікація; • розміри 230х102х115 мм, вага 13 кг.
| Технічні характеристики | |||
| Функція | Діапазон вимірів | Роздільна здатність | Похибка вимірів |
|
Опір ізоляції (U = 1 кВ) |
001 1999 МОм | 001 МОм |
±(5 % від виміряного значення + ). 3 од. мл. р.) |
| 200 999 МОм | 01 МОм | ±(5 % від виміряного значення) | |
| 100 999 МОМ | 1 МОм | ±(10 % від виміряного значення) | |
|
Безперервність захисних провідників (200 мА) |
001 1999 Ом | 001 Ом |
±(3 % від виміряного значення + ). 3 од. мл. р.) |
| 200 999 Ом | 01 Ом | ±(5 % від виміряного значення) | |
| 100 1999 Ом | 1 Ом | ||
|
Повнеопір лінії/контуру |
001 999 Ом | 001 Ом |
±(5 % від виміряного значення + ). 5 од. мл. р.) |
| 100 999 Ом | 01 Ом | ||
| 100999 Ом | 1 Ом | ± 10% від виміряного значення | |
| 100 999 kОм | 10 Ом | ||
|
Повний опір контуру без відключення ПЗВ |
001 999 Ом | 001 Ом |
±(5 % від виміряного значення + ). 10 од. мл. р.) |
| 100 999 Ом | 01 Ом | ||
| 100999 Ом | 1 Ом | ± 10% від виміряного значення | |
| 100 999 kОм | 10 Ом | ||
| Струм відключення ПЗВ | 02 · I 11 · I (тип AC) | 005 · I | ±01·I |
| 02·I15·I (тип A, I≥30 мА) | 005 · I | ±01·I | |
| 02 · I 22 · I (тип A, I <30 мА) | 005 · I | ±01·I | |
| Час відключення ПЗВ | 0 40 мс | 01 мс | ±1 мс |
| 40 2000 мс | ±3 мс | ||
|
Опір заземлення за 3-провідною схемою |
001 1999 Ом | 001 Ом |
±(5% від виміряного значення + ). 5 од. мл. р.) |
| 200 1999 Ом | 01 Ом | ||
| 200 9999 Ом | 1 Ом | ||
| Напруга | 1 550 В | 1В |
±(2% від виміряного значення + ). 2 од. мл. р.) |
| Частота | 000 999 Гц | 001 Гц |
±(02% від виміряного значення + ). 1 од. мл. р.) |
| 100 4999 Гц | 01 Гц | ||
| Загальні характеристики | Джерело живлення | 6х1 5В батарей або акумуляторів АА | |
| Категорія перенапруги | САТ II 1000/CAT III 600В/CATIV 300В | ||
| Клас захисту | Подвійна ізоляція | ||
| Інтерфейс | Bluetooth, USB, RS232 | ||
| Розміри | 230х103х115 мм | ||
| Маса | 13 кг | ||

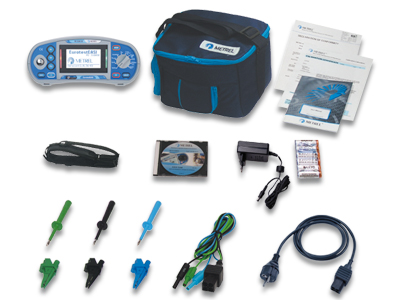

• прилад EurotestEASI;
• щуп з вилкою довжиною 15 м;
• випробувальний кабель 3-провідний 15 м;
• мережний адаптер та 6 акумуляторів;
• тестові наконечники 3 шт.;
• затискачі «крокодил» 3 шт.;
• кабель USB;
• кабель RS232;
• диск з EUROLINK PRO;
• сумка для перенесення;
• м'який шийний ремінь для перенесення;
• Інструкція з експлуатації.
