MI 2230 - Вольтамперфазометр
Знятий з виробництва
Функції
- Вимірювання напруги на 2 каналах (TRMS).
- Вимірювання сили струму на 2 каналах (TRMS).
- Вимірювання кутів між напругами та струмами (φU-I), між струмами (φI-I), між напругами (φU-U).
- Вимірювання активної, реактивної та повної потужності, коефіцієнта потужності, cos φ.
- Вимірювання коефіцієнта спотворення синусоїдальності кривих струму та напруги.
- Вимір опору провідників за допомогою струмів 200 мА та 7 мА.
- "Продзвонювання" електричного ланцюга (звуковий сигнал спрацьовує, якщо опір ланцюга менше 2 Ом).
Особливості
- Одночасне відображення на екрані пристрою до 10 параметрів.
- Відображення на екрані пристрою векторної діаграми струмів і напруг.
- Можливість вимірювання потужностей у трифазній системі за методом 2 ватметрів (метод Аарона).
- Вбудована пам'ять для збереження 1500 результатів виміру.
- Передача даних на ПК за допомогою USB та RS 232 інтерфейсів (кабелі та ПЗ у базовому комплекті постачання).
- Живлення від алкалінових або акумуляторних батарей, час роботи на одному заряді батарей 20 годин.
Додаткове приладдя:
А 1395 Струмовимірювальні гнучкі кліщі
Характеристики
| Функція | Діапазон вимірів | Роздільна здатність | Похибка вимірів |
| Напруга | 100 6000 В | 01 | ±(05% від вимір.+3 од. мл. н.) |
| Сила струму з кліщами А1398 | 500 999 мА | 01 мА | ±(5% від виміру.+2 од. мл. р.) |
| 1000 9999 мА | 01 мА | ±(15% від вимір.+2 од. мл. н.) | |
| 100 999 А | 001 А | ±(15% від вимір.+2 од. мл. н.) | |
| 1000 1999 А | 01 А | ±(15% від вимір.+2 од. мл. н.) | |
| Сила струму з кліщами А 1395 | 30 299 А | 01А | ±(3% від виміру.+2 од. мл. р.) |
| 300 2999 А | 01А | ±(3% від виміру.+2 од. мл. р.) | |
| 3000 9999 А | 01А | ±(3% від виміру.+2 од. мл. р.) | |
| 1000 6000 А | 1А | ±(3% від виміру.+2 од. мл. р.) | |
| Кут зсуву фаз | -1800 ° 1800 ° | 01 ° | ±05° |
| Повна/активна/реактивна потужність з кліщами А 1398 | 0 9999 кВА /кВт /кв | 4 ВА/Вт/Вар | ±(2% від виміру. + 4 од. мл. р.) |
| Повна/активна/реактивна потужність з кліщами А 1395 | 0 9999 кВА /кВт /кв | 4 ВА/Вт/Вар | ±(35% від виміру.+ 4 од. мл. р.) |
| Коефіцієнт потужності | -100 100 | 0.01 | ±004 |
| Cos φ | 000-100 | 0.01 | ±004 |
| Коефіцієнт спотворення синусоїдальності напруги | 0 20% | 010% | ±05% |
| Коефіцієнт спотворення синусоїдальності сили струму | 0 100% | 010% | ±06% |
| Опір провідникам (випробувальний струм 200 мА) | 000 1999 | 001 | ±(3% від виміру. + 3 од. мл. р.) |
| 200 1999 | 001 | ±(5% від вимірювання) | |
| 200 1999 | 1 | ±(5% від вимірювання) | |
| Підключення до ПК | RS 232 USB | ||
| Дисплей | РК екран з підсвічуванням, 128 x 64 | ||
| Пам'ять | 1500 осередків | ||
| Живлення | 9В DC (алкалінові або акумуляторні батареї) | ||
| Категорія перенапруги | 600 У CAT III | ||
| Ступінь захисту | Подвійна ізоляція | ||
| Габаритні розміри | 14х8х2 3 см | ||
| Вага | 1 кг | ||

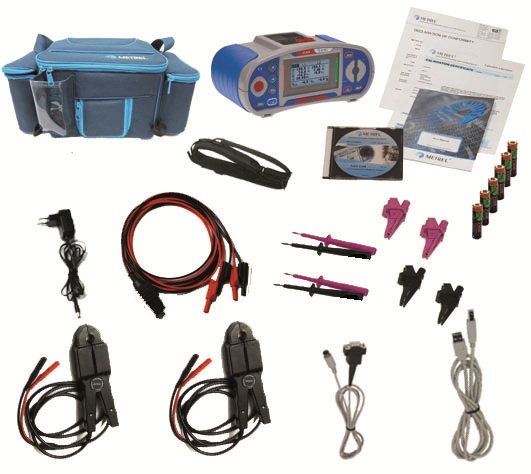

Стандартний комплект постачання
- прилад MI 2230;
- тестовий кабель, 4шт. по 15 м;
- тестовий наконечник, 4 шт.;
- струмовимірювальні кліщі А 1398 2 шт.;
- затискач типу "крокодил", 4 шт.;
- акумуляторні батареї, 6 шт.;
- адаптер живлення;
- CD-диск з ПЗ EuroLink;
- сумка для перенесення.
Додаткове приладдя:
А 1395 Струмовимірювальні гнучкі кліщі
