MI 2170 - Установка випробувальна
Знятий з виробництва
Цифровий вимірювальний пристрій для повної перевірки електричної безпеки пристроїв, портативних електроприладів, комутаційного обладнання або інших електроприладів. Завдяки надійній легкій конструкції та простоті експлуатації MultiServicer є ідеальним приладом для перевірки електричної безпеки у різних промислових умовах, цехах та лабораторіях.
Функції:
- Випробування діелектрика напругою 2500 і 1000 з відключенням заданого струму витоку;
- Вимірювання опору ізоляції постійного струму;
- Випробування цілісності захисного провідника;
- Випробування заземлювального кабелю 10 А;
- Вимірювання часу розряду;
- Струму витоку та функціональна перевірка.
MultiServicer забезпечує вимірювання стаціонарних електричних навантажень або невеликих однофазних навантажень, в яких використовується роз'єм із заземлюючими контактами.
Розміри: 335 х 160 х 335 мм,
Маса (без приладдя): 95 кг
докладний опис | Параметр | Значення |
| Випробування на пробій 2500 В перем. струму /250 ВА | |
| Діапазон | 0-3000 |
| Похибка | ±(5% + 5 од. рах.) |
| Струм відключення | 2 5 10 50 100 мА |
| Час вимкнення | < 30 мс |
| Випробування на пробій 1000 В перем. струму /500 ВА | |
| Діапазон | 0-1500 В |
| Похибка | ±(5% + 5 од. рах.) |
| Струм відключення | 5 10 20 50 100 500 мА |
| Час вимкнення | < 30 мс |
| Перевірка опору ізоляції (висновки Hi та Lo) | |
| Тестова напруга | 500 У пост. струму |
| Діапазон | 0-1999 МОм |
| Похибка | ±(5% + 5 од. рах.) |
| Випробувальний струм | 1 мА при 500 ком |
| Тестування падіння напруги /продзвонювання ланцюга 10 А (висновки Hi та Lo) | |
| Діапазон напруги | 0-1199 У |
| Похибка | ±(5% + 5 од. рах.) |
| Діапазон опору | 0-1999 Ом |
| Випробувальний струм | <10 А при R=330 мОм |
| Перевірка часу розряду 60 120 (висновки Hi і Lo) | |
| Діапазон | 0-99 з |
| Похибка | ±(5% + 3 од. рах.) |
| Вхідний опір | 48 МОм |
| Вимірювання напруги | |
| Діапазон | 0-450 В TRMS |
| Похибка | ±(2% + 3 од. рах.) |
| Функціональне тестування | |
| Діапазон | 0-1599 А |
| Похибка | ±(5% + 3 од. рах.) |
| Продзвонювання ланцюга 10 А (на розетці SHUKO) | |
| Діапазон | 0-1999 Ом |
| Випробувальний струм | <10 А при R<330 мОм |
| Продзвонювання ланцюга 200 мА | |
| Діапазон | 0-1999 Ом |
| Похибка | ±(5% + 5 од. рах.) |
| Випробувальний струм | > 200 А |
| Тестування опору ізоляції 500 В пост. струму (на розетці SHUKO) | |
| Діапазон | 0-1999 Ом |
| Похибка | ±(5% + 5 од. рах.) |
| Випробувальний струм | хв. 1 мА при 500 ком |
| Заміщення струму витоку | |
| Діапазон | 0-1999 мА |
| Похибка | ±(5% + 5 од. рах.) |
| Нахилення розімкнутого контуру | 40 В |
| Контактний струм витоку | |
| Діапазон | 0-199 мА |
| Похибка | ±(5% + 5 од. рах.) |
| Опір пробника | 18 кОм |
| Диференціальний струм витоку | |
| Діапазон | 0-1999 мА |
| Похибка | ±(5% + 5 од. рах.) |

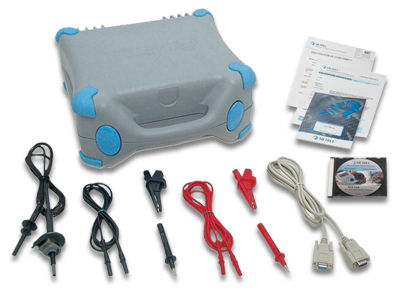

- Прилад MultiServicer MI 2170;
- Тестовий провід високої напруги;
- Тестовий провід (чорний, червоний), 2 м;
- Тестовий наконечник (чорний, червоний);
- Затискач "крокодил" (чорний, червоний);
- ПЗ Multi Link із з'єднувальним кабелем RS232;
- Сумка для приладдя;
- Інструкція з експлуатації;
- Свідоцтво про метрологічну атестацію.
