GW Instek генератори серії AFG 303х

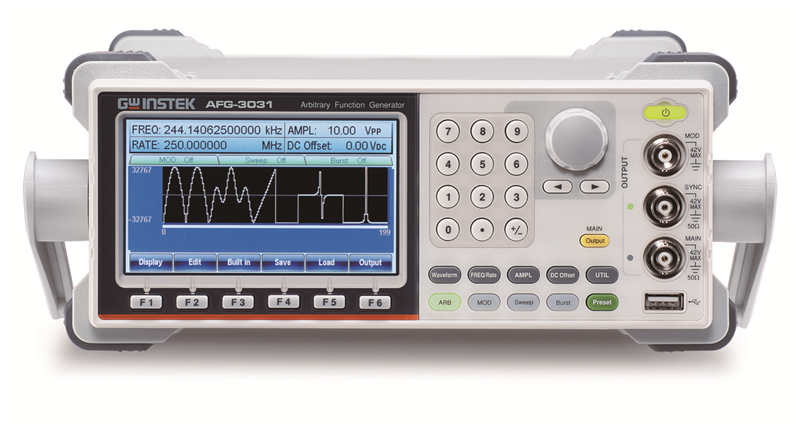

Нові моделі генераторів сигналів довільної форми AFG-303х

Компанія GW Instek (Тайвань) анонсувала випуск 4-х моделей генераторів сигналів спеціальної та довільної форми (AWG) серії AFG-303х. Новинки представлені в одноканальному та 2-х канальному виконанні з максимальною частотою до 20 МГц/30 МГц. Генератори призначені для забезпечення вимог тестування в сегментах промислового виробництва, інженерного дизайну, у сфері наукових досліджень та освітніх додатків (наука, ВУЗ), для діагностики електроприладів, в т.ч. медичного призначення та аналізу компонентів.

Розробниками новинок реалізовано повну гальванічну розв'язку всіх ланцюгів на функціональних виходах генератора. Всі канали повністю ізольовані (!!!) від потенціалу землі (earth ground). Така особливість є затребуваною для тестування додатків із «плаваючою» землею (floating ground), а також при налагодженні пристроїв, що мають вхідні/вихідні ланцюги ізольовані від контуру загального заземлення. Наприклад, підключення генератора AFG-303х у комбінації з лабораторним джерелом живлення постійного струму, забезпечить досягнення максимальної каскадної вихідної напруги (AC-DC) до значень +42 або -42 В.

Нові генератори сигналів довільної форми серії AFG-303x забезпечують рівень вихідної напруги до 42 В

Компанія Good Will Instruments (GW Instek, Тайвань), на додаток до раніше випущених генераторів AFG-3051 AFG-3081 анонсувала випуск 4-х нових моделей генераторів сигналів спеціальної та довільної форми (AWG/СПФ) серії AFG-303x. Новинки представлені в одноканальному та 2-х канальному виконанні з максимальною частотою до 20 МГц та 30. Частота дискретизації генераторів серії становить 250 MГц, розрядність ЦАП 16-біт, глибина внутрішньої пам'яті 8 МБ.

У серію входять 4 моделі, назви яких наведені в таблиці нижче, із зазначенням діапазону частот основних форм і числа вихідних каналів:

Основні технічні параметри та функціональність амплітуда вихідного сигналу 1 мВпік …10 Впік (на 50 Ом), роздільна здатність установки частоти 1 мкГц, вбудовані форми - синус, прямокутник, імпульс, трикутник, пила, DC напруга (зміщення), гармоніки до 8-ї шум.

Генератори підтримують мультиканальний режим при об'єднанні до 6 приладів (12 каналів у системі з 2-х канальних моделей). Передбачено роз'єм входу зовнішньої опорної частоти (зовніш. ОГ), що дозволяє подати сигнал 10 МГц від зовнішнього високостабільного джерела (цезієвого/водневого стандарту) підвищення стабільності вихідний частоти. Режим генерації сигналу з присутністю гармонік (до 8) дозволяє видавати на виході гармонічні сигнали для емуляції роботи імпульсного джерела живлення. Аналогічні сигнали застосовуються для верифікації ЕМС характеристик мережевих фільтрів живлення.

Для швидкого виконання вимірювань забезпечується зручне редагування сигналів за допомогою вбудованих у меню готових типових епюр (конструктор графічних форм). Новинки AFG-303x серії підтримують використання програмного забезпечення (ПЗ) - AWES (Arbitrary Waveform Editing Software), яке дозволяє легко створювати сигнали довільної форми, і знаходиться у вільному доступі для скачування на сайті виробника. Користувачі можуть не тільки зберігати в пам'яті створені довільні сигналиформи, але також відтворювати на виході генератора зовнішні сигнали з допомогою цифрового осцилографа завдяки функції DSOLink від GW Instek. Даний режим є реконструкцією сигналу: захоплення і перенесення файлу з формою коливання для подальшого відтворення на виході генератора.

Генератори призначені для забезпечення вимог тестування в сегментах промислового виробництва, інженерного дизайну, у сфері наукових досліджень та освітніх додатків (наука, ВУЗ), для діагностики електроприладів медичного призначення та аналізу компонентів.

Новинки за сукупністю технічних характеристик функціональності є варіантами замін таких брендових генераторів СПФ, як моделі серії 33500B від Keysight (33521B/33522B/33511B/33512B), а також AFG3021C/AFG3022C.
