Fluke 43B - Аналізатор (однофазний)
Попереднє замовлення
Попереднє замовлення
121092.00
- Виробник: Fluke
- Модель: Fluke 43B
- Артикул: 00704

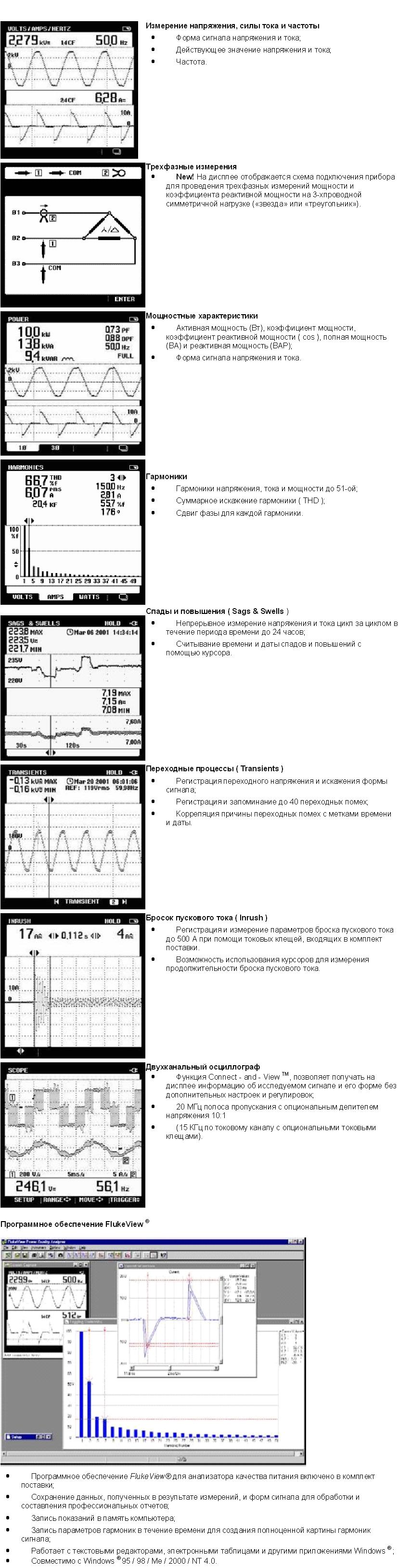

Аналізатор якості харчування Fluke 43 B призначений для проведення вимірювань та процедур, необхідних при експлуатації мереж електроживлення, пошуку несправностей у них, подальшого аналізу результатів вимірювань з метою виявлення та усунення причин, що викликають ці неполадки. І все це в одному надійному, міцному та компактному інструменті.
- Є приладом, що комбінує найчастіше використовувані здібності аналізатора якості харчування, мультиметра та осцилографа;
- Дозволяє розраховувати параметри трифазної мережі на симетричному навантаженні, використовуючи дані, отримані при звичайних однофазних вимірах;
- Вимірює параметри гармонік, фіксує стрибки та спади напруги, перехідні процеси в мережі та кидки пускового струму;
- Функція моніторингу допомагає відстежувати характеристики систем енергоживлення, а також діагностувати проблеми в них, у тому числі несправності, що перемежуються;
- У меню приладу використана електротехнічна термінологія, що легко впізнається;
- Перемикання режимів вимірювання та відображення основних параметрів якості енергоживлення поодиноким натисканням кнопки;
- Запис двох параметрів на вибір протягом періоду до 16 днів;
- 20 осередків пам'яті для збереження та виклику з пам'яті «екранів» та даних з можливістю курсорних вимірювань;
- Програмне забезпечення FlukeView ® дозволяє записувати параметри гармонік та будь-які інші показання приладу протягом періоду часу;
- New! FlukeView ® дає можливість отримати повну картину сигналу аж до 51 гармоніки;
- Вимірювання опору, ємності, падіння напруги на діоді, продзвонювання;
- Підтримує аксесуари для безпосереднього вимірювання температури у градусах;
- Посібник із застосування приладу та відео-інструкція для відповідей на складні питання щодо проблем якості електроживлення;
- У комплект поставки входять: тестові щупи із чотирма видами наконечників, струмові кліщі до 500 А, програмне забезпечення FlukeView ® та оптично ізольований інтерфейсний кабель;
- Гарантія на прилад Fluke 43 B – 3 роки, 1 рік на аксесуари.
докладний опис | Характеристики вхідного сигналу | ||
|---|---|---|
| Вхідний імпеданс | 1 Мом, 20 пФ | |
| Межа напруги | 600 Вrms | |
| Режим вимірювання напруги, струму та частоти | ||
| Чинне значення напруги (AC+DC) | Діапазон | 5000 В/5000 В/5000 В/1250 В |
| Похибка | ±(1% + 10 одиниць) | |
| Чинне значення струму (AC+DC) | Діапазон | 5000 A /5000 A /5000 кA /5000 кA /1250 кA |
| Похибка | ±(1% + 10 одиниць) | |
| Частота | Діапазон | від 100 до 150 кГц |
| Похибка | ± ([% пок.приб.]+[единиц]): 05% + 2 | |
| Амплітудний коефіцієнт (rest factor) | Діапазон | 10 – 100 |
| Похибка | ±(5% + 1 одиниця) | |
| Режим вимірювання потужності | ||
| Активна потужність (Вт), повна потужність (VА), реактивна потужність (VAR) в одно- та трифазному ланцюзі на 3-х провідному симетричному навантаженні | Діапазон | 250 Вт/250 кВт/250 кВт/250 кВт/250 МВт/25 МВт/250 МВт/625 МВт/156 ГВт |
| Похибка |
±(4% + 4 одиниць) потужність основної гармоніки ± (2% + 6 одиниць) потужність основної гармоніки |
|
| PF (коефіцієнт потужності) | Діапазон | від 000 до 10 |
| Похибка | ±004% | |
| DPF (коефіцієнт реактивної потужності) | Діапазон | 000/025/090/100 |
| Похибка | ±004 | |
| H2 (частота основної гармоніки) | Діапазон | від 400 до 700 Гц |
| Похибка | ± ([% пок.приб]+[единиц]): 05% + 2 | |
| Гармоніки | ||
| Амплітудні значення напруги, струму, потужності | на основній гармоніці | В А ±(3% + 2 одиниць) Вт ±(5% + 2 одиниць) |
| на гармоніках від 2 до 31-ої | В А ±(5% +3 одиниць) Вт ±(10% +10 одиниць) | |
| на гармоніках від 32 до 51 | В А ±(15% +5 одиниць) Вт ±(30% +5 одиниць) | |
| Частота основної гармоніки | Діапазон | від 40 Гц до 70 Гц |
| Похибка | ±025 Гц | |
| Фаза | Діапазон | від 100 до 150 кГц |
| Похибка | ± ([% пок.приб.]+[единиц]): 05% + 2 | |
| Частота | Напруга і струм (між основною частотою та гармоніками) | від ±3º до ±15º |
| Активна потужність (між основною частотою напруги та гармоніками струму) | від ±5º до ±15º | |
| K-factor (струм та потужність) | Діапазон | від 10 до 300 |
| Похибка | ±10% | |
| THD (сумарне гармонічне спотворення) | Діапазон | 000 – 9999 |
| Похибка | ±(3% + 8 одиниць) | |
| Реєстрація спадів та підвищення | ||
| Час запису (на вибір) | від 4 хв до 16 днів | |
|
Діюче значення напруги: поточне, максимальне та мінімальне (зміннеAC + постійне DC) |
Діапазон | 5000 В/5000 В/5000 В/1250 В |
| Похибка | readings ±(2% +10 одиниць); cursor readings ± (2% + 12 одиниць) | |
| Чинне значення сили струму: поточне, максимальне та мінімальне (змінне AC + постійне DC) | Діапазон | 5000 A /5000 A /5000 кA /5000 кA |
| Похибка | ±(2% +10 одиниць) | |
| Перехідні процеси | ||
| Мінімальна ширина імпульсу | 40 нс | |
| Смуга пропускання на вході 1 | від постійного струму до 1 МГц | |
| Кількість перехідних перешкод | 40 | |
| Встановлення граничного значення напруги | 20%, 50%, 100%, 200% вище або нижче опорного сигналу | |
| Опорний сигнал | після натискання кнопки START , заміряється значення напруги сигналу і його частота. за даними розраховується гармонійний сигнал, опорний для установок порогових значень | |
| Мінімальне та максимальне пікове значення напруги в позиції курсору | Діапазон | 10 В/25 В/50 В/125 В/250 В/500 В/1250 В |
| Похибка | ±5% повної шкали | |
| Опір, ємність, перевірка діодів та продзвонювання ланцюга | ||
| Опір | Діапазон | 5000 Ом/5000 кОм/5000 кОм/5000 кОм/5000 МОм/3000 МОм |
| Похибка | ±(06% + 5 одиниць) | |
| Місткість | Діапазон | 5000 нФ/5000 нФ/5000 мкФ/5000 мкФ/5000 мкФ |
| Похибка | ±(2% + 10 одиниць) | |
| Падіння напруги на діоді | Діапазон | від 0 до 3000 В |
| Похибка | ±(2% + 5 одиниць) | |
| Продзвонювання ланцюга | звуковий сигнал за < 30 Ом ± 5 Ом | |
| Максимальний струм у розімкнутому ланцюзі | 05 мА | |
| Температура | °C або °F | |
| Кидок пускового струму | ||
| Розгортка | 1 с, 5 с, 10 с, 50 с, 100 с, 5 хв | |
| Струм | Діапазон | 1 A /5 A /10 A /50 A /100 A /500 A /1000 A |
| Похибка | ±5% повної шкали | |
| Курсорні виміри | максимальне значення струму та тривалість між курсором 1 та курсором 2 | |
| Відстань між курсорами | Діапазон | від 4 до 235 пікселів (1 піксель = розгортка/250) |
| Похибка | ±(02% + 2 pixels) | |
| Температура | Діапазон | -100 °C - 400 °C |
| Похибка | ±(05% + 5 одиниць) | |
| Записувані параметри | ||
| Осцилограми | постійна напруга, постійний струм, змінна напруга, змінний струм, частота, ширина імпульсу + або -, фаза, коефіцієнт послідовності імпульсів + або -, max значення, min значення, максимальна різниця між min та max значеннями, амплітудний коефіцієнт (Crest Factor) | .|
| Межі | від 20 нс/справ до 60 с/справ | |
| Частота вибірки | 25 Мвиб/с | |
|
Смуга пропускання на вході 1 (напруга) |
до 20 МГц на вході | |
|
Смуга пропускання на вході 2 (струм) |
DC до 15 кГц | |
| Тип входу | AC,DC (10 Гц – 3 дБ) | |
| Чутливість за вертикаллю | від 5 мВ/поділ до 500 В/поділ | |
| Вертикальна роздільна здатність | 8 біт (256 рівнів) | |
| Довжина запису | до 512 вибірок на канал | |
| Випередження запуску | до 10 екранних поділів | |
| Джерело синхронізації |
вхід 1 вхід 2 або автоматичний вибір |
|
| Режим роботи синхронізації | автоматична розгортка з ПЗ "Connect-and-View"™, безперервний (Free Run), одноразовий (Single Shot) | |
| Кількість запам'ятовуваних "екранів" | 20 (екрани, налаштування, дані) | |
| Загальні характеристики | ||
| Робочі температури | від 0°C до +50°C | |
| Харчування | NiMH акумулятор (зарядка в комплекті), 65 годин безперервної роботи | |
| Габарити, мм | 232 х 115 х 50 | |
| Вага, кг | 11 | |
Fluke 43B Аналізатор електроживлення
AC20 Промислові тестові затискачі
BB120 Адаптер із штиркового роз'єму на BNC
BP120MH Ni-MH акумулятор (встановлений)
PM 8907 Адаптер живлення/зарядний пристрій
TL24 Тестові щупи
TP4 Наконечники тестових щупів
Інструкція з експлуатації
VPS40 Тестовий щуп
i400s Токові кліщі (400 A)
AB200 Затискачі "крокодил"
C120 Жорсткий кейс
OC4USB Інтерфейсний кабель
W43W FlukeView® Програмне забезпечення
Опціональне приладдя:
| Тестові кабелі, пробники та затискачі для промислового використання | |
| TL220 | SureGrip™ Industrial Test Lead Kit |
| TL238 | Test Lead Set for High Energy Environments |
| TLK225 | Головний комплект приладдя SureGrip™ |
| AC220 | Набір затискачів типу крокодил |
| AC283 | Набір затискачів із пінцетом SureGrip™ |
| AC285 | Набір затискачів типу Крокодил SureGrip™ Large Jaw |
| TL71 | Набір тестових кабелів підвищеної якості |
| TL75 | Набір пробників Hard Point™ |
| VPS100 | Voltage Probe Set, 100 MHz (red & gray) |
| TP220 | SureGrip™ Industrial Test Probes |
| Сумки та Чохли | |
| C550 | Сумка для інструментів |
| C789 | Сумка для приладу та допоміжних інструментів |
| C125 | Soft Meter Case |
| C43 | М'який переносний футляр |
| Токові кліщі | |
| i1000s | Токові кліщі (1000A) |
| i2000 flex | Токові кліщі |
| i3000s | Токові кліщі (3000A) |
| 80i-110s | AC/DC Current Probe (100 A) |
| i400s | Токові кліщі |
| Температура | |
| 80TK | Термоелектричний модуль (типу К) |
| 80T-150UA | Універсальний датчик температури (мультиметрів) |
| Опції | |
| BB120 | BB120 Shielded Banana to Female BNC Adapter |
| Освітлення | |
| L210 | Освітлювач + подовжувач пробника |
