Електромагнітно-акустичні перетворювачі (ЕМАП) – це новий напрямок у УЗ контролі. Основна відмінність цієї технології полягає в тому, що ультразвукова хвиля генерується безпосередньо в об'єкті, що досліджується.

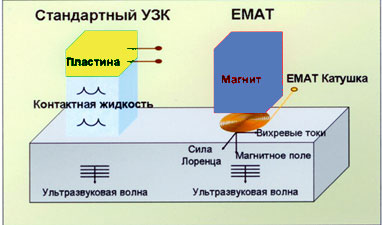

ЕМАП генерує ультразвукову хвилю в контрольованому об'єкті завдяки двом електромагнітним полям, які взаємодіють між собою. Сила Лоренца виникає при взаємодії високочастотного поля, утвореного електричними котушками та статичним або низькочастотним полем, що генерується магнітами.
Дане обурення збуджує пружну хвилю, проникаючи в кристалічну структуру металу чи іншого матеріалу. Пружні хвилі при взаємодії з магнітним полем (під час обробки процесу) утворюють електричний струм у котушці ЕМАП.
Магнітострикція створює додаткові напруги (для різних феромагнітних матеріалів), що збільшують рівень сигналу (на відміну від досліджень із застосуванням тільки сили Лоренца). При використанні різних комбінацій магнітів та електричних котушок генеруються різні типи хвиль.
Основні переваги технології контролю із застосуванням ЕМА порівняно з традиційним ультразвуковим контролем
1) Сухий контроль. Дає можливість здійснювати контроль гарячих та холодних об'єктів та використовувати в автоматизованих виробництвах. Контактна рідина не потрібна.
2) Технологія ЕМА не сприйнятлива до стану поверхні (шорсткості, окислення, забруднення тощо), можливо проводити дослідження через ізоляцію.
3) Застосування технології ЕМАП значно полегшує та спрощує використання перетворювачів, особливо якщо застосовується автоматизований контроль. Не потрібна контактна рідина, призми та закони відображення не застосовуються.
4) Можливість генерувати та створювати унікальні моди хвиль.
Технология EMA - единственная технология позволяющая генерировать поперечную волну SH waves (горизонтальная поляризация). Эта волна не распространяется через контактную жидкость, которая имеет низкую плотность. Данная технология является идеальной для использования направленных волн, которые применяются для контроля труб, прутков и пластин, а также позволяет генерировать волны Лэмба и направленные поперечные, горизонтальные волны под прямым углом. На контроль не влияет угол ввода импульса, поэтому преобразователи не делятся на наклонные и прямые.

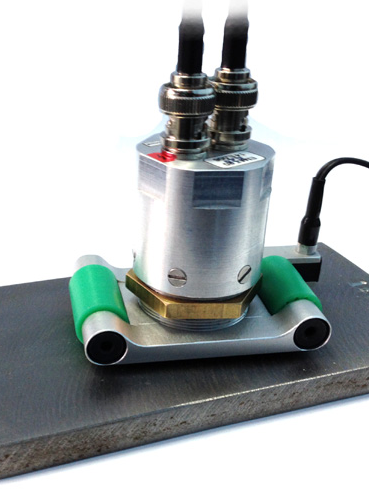

Технические параметры ЭМА-преобразователя выпускаемого компанией STARMANS electronics:
Размеры - Ø20 мм
Разъем - BNC
Частота - 2-7 МГц
Мертвая зона - 15 мкс
Диапазон измерения толщин - 5,0 mm - 150 mm
Толщина защитного протектора - 0.5 mm
Максимальное расстояние от преобразователя до объекта контроля - до 2 мм
Материал защитного протектора - слой композита
Тип излучения - поперечные волны
Диаметр датчика - Ø 38 mm

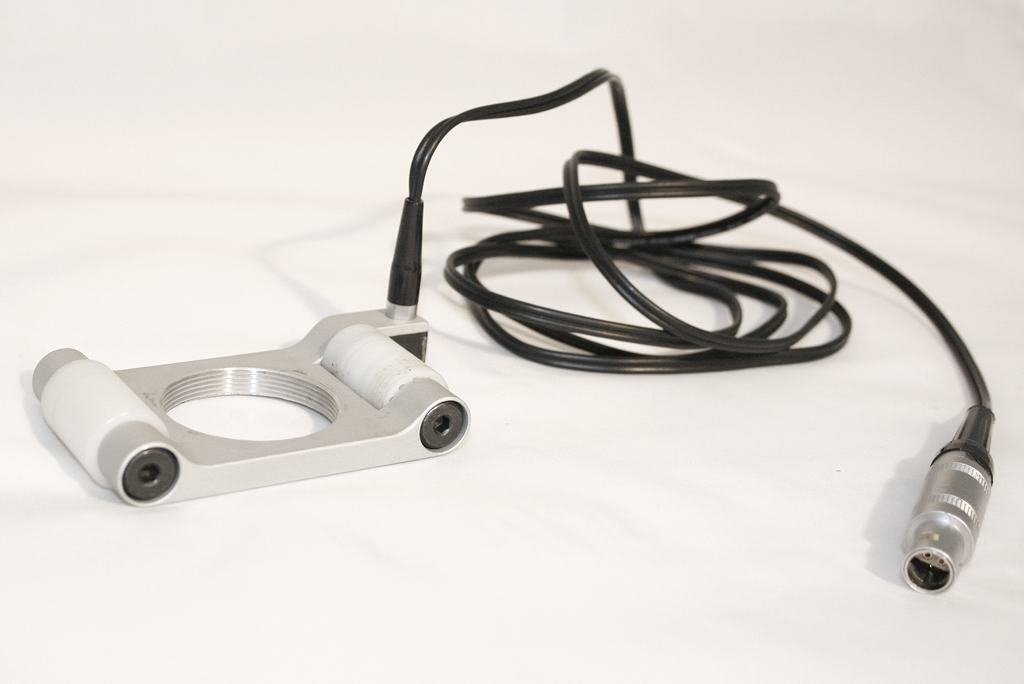

EMAT-Encoder - датчик пути, использующийся для электромагнитно-акустических преобразователей для дефектоскопов DIO 1000.
