A 1143 - Пристрій сполучення опору
Вимірювальні функції: • Високоточний вимір повного опору (імпедансу) лінії; • Високоточний вимір повного опору (імпедансу) петлі короткого замикання; • Напруга дотику.
Відмінні риси: • Незалежність: інструмент призначений для роботи самостійно або у поєднанні з: MI 2086 Eurotest 61557 3101 EurotestAT, MI 3105 та MI EurotestXA 3321 ultiServicerXA; • Розширення діапазону: адаптує прилади для зчитування в діапазоні від 01 до 1999 Ом; • Багаторівнева система тестування: працює як на однофазних, так і на 3-фазних системах (від 115 до 440 В); • Розрахунок струму короткого замикання IPSC та передбачуваного струму короткого замикання IPFC: показання IPSC та IPFC, обчислені до 400 кA; • 4-провідні вимірювання для усунення падіння напруги на вимірювальних дротах; • Зручне перенесення: все приладдя розташоване в міцному, довговічному кейсі приладу; • РК-дисплей: Вбудований РК-дисплей для автономних вимірювань.
докладний опис | Технічні характеристики | |||
| Функція | Діапазон виміру | Роздільна здатність | Похибка |
|
Високоточні вимірювання повного опору лінії/контуру |
01 мОм … 1999 мОм 200 мОм … 1999 мОм 200 Ом … 1999 Ом |
01 мОм 1 мОм 10 мОм |
± (5% ІВ + 1 мОм) ± (5% ІВ + 1 мОм) ± (5% ІВ + 10 мОм) |
| Діапазон виміру напруги | 90 В … 530 В | ||
| Макс. випробувальний струм (при 230 В) | 154 A (10 мсек) | ||
| Макс. випробувальний струм (при 400 В) | 267 A (10 мсек) | ||
| Макс. випробувальний струм (при 530 В) | 350 A (10 мсек) | ||
| Напруга дотику | 0 В … 100 В | 1В | ± (10% ІВ + 3 емр) |
| Живлення приладу | 4 x 15 В лужні батареї, тип C | ||
| Категорія перенапруги | 310 В/CAT IV | ||
| Ступінь захисту | Подвійна ізоляція | ||
| Ступінь забруднення | 2 | ||
| Габаритні розміри | 345 х 160 х 335 мм | ||
| Вага приладу | 5 кг | ||

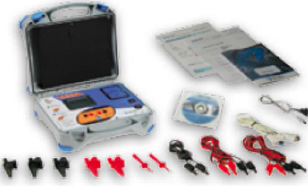

• Прилад Euro Z 290 A;
• Вимірювальний провід, 2-провідний, 2шт.;
• Вимірювальний провід, чорний, 2м;
• Вимірювальний дріт, червоний, 2 шт.;
• Затискач типу "крокодил", чорний, 3 шт.;
• Затискач типу «крокодил», червоний, 2 шт.;
• RS232 кабель;
• RS232-PS/2 кабель;
• Інструкція з експлуатації;
• Сертифікат калібрування.
