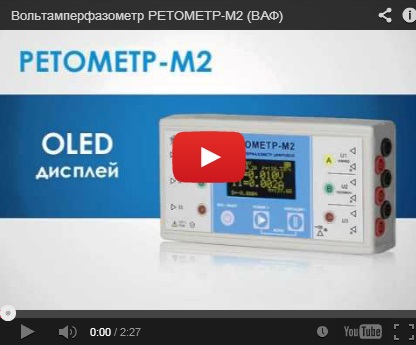

Вольтамперфазометр цифровий
РЕТОМЕТР-М2 предназначен для специалистов служб релейной защиты и автоматики энергопредприятий, служб главного энергетика промышленных предприятий и других специалистов в электроэнергетике, нефтегазовой отрасли и на дистанциях электроснабжения железных дорог.
РЕТОМЕТР-М2 - это карманный многофункциональный и полностью автоматизированный прибор нового поколения, который по своим точностным и весогабаритным показателям намного опережает все выпускаемые в настоящее время ВАФы. Прибор очень удобен и прост в эксплуатации, может длительное время работать в автомномном режиме от встроенного аккумулятора, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности
.
Новый вольтамперфазометр РЕТОМЕТР-М2 по сравнению со своим предшественником РЕТОМЕТРом обладает рядом преимуществ:
- существенно увеличено количество измерительных входов: 3 - по току, 3 по напряжению;
- увеличен диапазон измеряемых величин: до 40А - по току, до 750 В - по напряжению;
- увеличена точность измерения: до 0,5 градусов - по фазе, до 0,01 Гц - по частоте;
- высокая точность измерения при сильно искаженных сигналах;
- высокочастотный графический OLED дисплей;
- возможность подключения нескольких типов клещей;
- увеличенно время непрерывной работы прибора до 20-ти часов.
подробное описание ретометр-м2
|
Измерение напряжения
|
||||
|
Количество измерительных каналов
|
3
|
|||
|
Диапазон частот измеряемого напряжения переменного тока
|
0 – 80 Гц
|
|||
|
Входное сопротивление
|
Не менее 1 МОм
|
|||
|
Основной канал – «U1»
|
||||
|
Род тока
|
переменный/постоянный
|
|||
|
Диапазоны измерений напряжения канала U1
|
0,060 – 6,000 В
|
6,000 – 60,00 В
|
60,00 – 750,0 В
|
|
|
Пределы допускаемой абсолютной основной погрешности измерения
|
0,005x+0,003 В
|
0,005x+0,03 В
|
0,005x+0,3 В
|
|
|
Дополнительные каналы – «U2» и «U3»
|
||||
|
Род тока
|
переменный
|
|||
|
Диапазоны измерений напряжения каналов U2 и U3
|
0,06 – 6 В
|
св. 6 – 750 В
|
||
|
Пределы допускаемой абсолютной основной погрешности измерения
|
0,01x+0,03 В
|
0,01x+0,3 В
|
||
|
Измерение силы тока
|
||||
|
Количество измерительных каналов
|
3
|
|||
|
Род тока
|
Переменный
|
|||
|
Диапазон частот измеряемой силы переменного тока
|
45 – 65 Гц
|
|||
|
Диапазон измерений силы переменного тока промышленной частоты (используется клещевая приставка типа ПТ43-1)
|
от 0,04 до 40 А
|
|||
|
Пределы допускаемой относительной основной погрешности измерения силы переменного тока
|
для поддиапазонов: от 0,4 до 6; от 6 до 20 А
|
для поддиапазонов: от 0,04 до 0,4; от 20 до 40 А
|
||
|
± 1,5% + 3 е.м.р.
|
± 2,0% + 3 е.м.р.
|
|||
|
Диапазон измерения силы переменного тока при использовании измерителя токового РЕТ-ДТ (опция)
|
3 – 30000 А
|
|||
|
Пределы допускаемой абсолютной основной погрешности по каналам I1, I2, I3 при использовании их в режиме «РЕТ-ДТ» (без учета погрешности измерения РЕТ-ДТ)
|
± (0,005х + 0,003Хк) А
|
|||
|
Измерение частоты
|
||||
|
Диапазон измерений частоты напряжения
|
40 – 80 Гц
|
|||
|
Диапазон напряжения переменного тока
|
0,6 –750 В
|
|||
|
Абсолютная погрешность измерения
|
Не более ± 0,01 Гц
|
|||
|
Измерение угла сдвига фаз
|
||||
|
Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током
|
от - 180 до 180°
|
|||
|
Диапазон частот измеряемых сигналов
|
45 – 55 Гц
|
|||
|
Диапазон напряжения переменного тока
|
0,6 – 750 В
|
|||
|
Диапазон силы переменного тока (для стандартных клещей)
|
0,2 – 40 А
|
|||
|
Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между напряжением и напряжением
|
Не более ± 0,14%
|
|||
|
Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между напряжением и током (между входами U1 и I1, I2, I3, с применением стандартных клещей)
|
для поддиапазонов от 0,4 до 0,1 А
|
для поддиапазонов от 0,1 до 40 А
|
||
|
Не более ± 2,0%
|
Не более ± 1,0%
|
|||
|
Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между током и током (между входами I1 и I3, с применением стандартных клещей)
|
для поддиапазонов от 0,1 до 0,4
|
для поддиапазонов: от 0,1 до 40 А
|
||
|
Не более ± 2,0%
|
Не более ± 1,0%
|
|||
|
Дополнительные функции
|
||||
|
Возможность проведения измерения трехфазной векторной диаграммы напряжения и тока
|
+
|
|||
|
Возможность проведения измерения прямой, обратной и нулевой последовательностей трехфазного сигнала
|
+
|
|||
|
Расчет однофазной мощности по измеренному напряжению и току (полная, активная или реактивная)
|
+
|
|||
|
Диапазон отображаемых значений
|
0,001… 999,9 кВА (Вт, Вар)
|
|||
|
Расчет сопротивления по измеренному напряжению и току (полное, активное или реактивное с учетом знака)
|
+
|
|||
|
Диапазон отображаемых значений
|
0,001… 999,9 кОм
|
|||
|
Проверка целостности проводника - в режиме «прозвонка»
|
+
|
|||
|
Пороговое значение сопротивления в режиме «прозвонка»
|
10 ± 2 Ом
|
|||
|
Проверка полярности обмоток трансформаторов
|
|
|||
|
Общие данные
|
||||
|
Пределы допускаемой дополнительной погрешности измерения напряжения и силы переменного тока от изменения температуры окружающего воздуха, на 10°С изменения температуры
|
± (0,5 основной погрешности)
|
|||
|
Масса прибора (без клещевой приставки, без токовой петли, без чехла)
|
Не более 0,5 кг
|
|||
|
Масса комплекта (с тремя стандартными клещами типа ПТ43-1, с чехлом, сумкой, БП, измерительными щупами и ЗИП)
|
Не более 3 кг
|
|||
|
Габаритные размеры (без чехла)
|
Не более 110х195х45 мм
|
|||
|
Габаритные размеры (в сумке)
|
Не более 270х173х130 мм
|
|||
|
Требования безопасности по ГОСТ Р 52319-2005
|
Класс оборудования: II
Изоляция: основная
Категория монтажа (категория перенапряжения): CАТ II
Степень загрязнения микросреды: 2
|
|||
|
Испытательное напряжение электрической прочности изоляции
|
каналов напряжения относительно корпуса прибора: 3250 В;
токовые входы и разъем для подключения сетевого адаптера относительно корпуса прибора: 500 В
|
|||
|
Условия применения
|
||||
|
Диапазон рабочих температур
|
от - 20 до + 40 ºС
|
|||
|
Нормальная температура
|
20 ± 5 ºС
|
|||
|
Температура транспортирования
|
от - 50 до + 50 ºС
|
|||
|
Температура хранения
|
от 5 до 40 ºС
|
|||
|
Относительная влажность воздуха при 25 ºС
|
Не более 80%
|
|||
|
Высота над уровнем моря
|
Не более 2000 м
|
|||
|
Группа условий эксплуатации по ГОСТ 17516.1-90
|
М23
|
|||
|
Степень защиты по ГОСТ 14254-96
|
Оболочки: IP41
Входных клемм: IP65
|
|||
|
Питание прибора
|
от встроенного Li-ion аккумулятора 1800 мА×ч
|
|||
|
Напряжение питания
|
3,7 В
|
|||
|
Потребляемый ток от аккумулятора
|
в режиме работы: не более 80 мА
в выключенном режиме: не более 5 мА
|
|||
|
Время непрерывной работы от полностью зараженного аккумулятора
|
Не менее 20 ч
|
|||
|
Потребляемый ток от адаптера в режиме заряда
|
Не более 800 мА
|
|||
|
|
||||
Комплект поставки РЕТОМЕТР-М2 Вольтамперфазометр цифровой:
- прибор РЕТОМЕТР
- сумка для транспортирования прибора
- чехол для прибора
- сетевой адаптер
- кабель соединительный – 4 шт.
- концеватели на кабель – 4 шт.
- кабель для прозвонки и измерения сопротивления
- перемычка для проверки чередования фаз
- клещи токовые р62.729.001 – 2 шт.
- аккумулятор NiMHформата АА – 2 шт.
