MI 3201 - Тераомметр 5kV

MI 3201 - Тераомметр 5kV

На складе
Рейтинг:

На складе
На складе 50682.00
  • Производитель: Metrel
  • Код товара: MI 3201
  • Артикул: 02378

Качество
Доставка
Гарантия
Демонстрация

Основные характеристики Все характеристики
Верхний предел измерения: 20 Том
Вычисление DD, DAR, PI: DAR, PI, DD
Тестовое напряжение: 5 кВ

Функции:

• Измерение сопротивления изоляции до 10ТОм напряжением постоянного тока до 5кВ, построение графика R(t);
• Измерение емкости испытываемого объекта;
• Измерение сопротивления изоляции ступенчато изменяющимся напряжением и построение диаграммы;
• Испытания электрической прочности изоляции;
• Расчет индекса поляризации PI;
• Расчет коэффициента абсорбции DAR;
• Расчет коэффициента диэлектрического разряда DD;
• Измерение напряжения и частоты переменного и постоянного тока до 600 В.

Отличительные особенности:
• Возможность задания измерительного напряжения в диапазоне от 250 В до 5 кВ с шагом 25 В;
• Диапазон измерения сопротивления изоляции – до 10 ТОм;
• Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения);
• Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента абсорбции DAR и коэффициента диэлектрического разряда DD;
• Построение графика R(t);
• Автоматическая калибровка после включения;
• Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин;
• Автоматический разряд испытываемого объекта после завершения измерений;
• Высокая устойчивость к электромагнитным помехам;
• Наличие защитного проводника GUARD для отведения поверхностных токов утечки;
• Экранированные измерительные кабели;
• Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации;
• Встроенная память позволяет сохранить до 1000 измерений, сопровождающихся датой и временем проведения измерений;
• Подключение к ПК посредством USB и RS232 портов;
• Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений;
• Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство;
• Размеры: 310 x 130 x 250 мм;
• Масса (без аксессуаров) : 3 кг.

Тераомметры
Верхний предел измерения
20 Том
Вычисление DD, DAR, PI
DAR, PI, DD
Тестовое напряжение
5 кВ

Нет отзывов об этом товаре.

Написать отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!
Технические характеристики
Функция Диапазон измерений Разрешение Погрешность измерений
Сопротивление изоляции 0 … 999 кОм
1,00 … 9,99 МОм
10,0 … 99,9 МОм
100 … 999 МОм
1,00 … 9,99 ГОм
10,0 … 99,9 ГОм
100 … 999 ГОм
1,00 … 10,00 ТОм
1 кОм
10 кОм
100 кОм
1 МОм
10 МОм
100 МОм
1 ГОм
10 ГОм
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(5 % от измер. + 3 емр)
±(15 % от измер. + 3 емр)
Измерительное напряжение 0 ... 5500 В 1 В ±(3 % от измер. + 3 В)
Ток утечки 0,00 … 9,99 нА
10,0 … 99,9 нА
100 … 999 нА
1,00 … 9,99 мкА
10,0 … 99,9 мкА
100 … 999 мкА
1,00 … 5,50 мА
0,01 нА
0,1 нА
1 нА
10 нА
100 нА
1 мкА
10 мкА
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
±(5 % от измер. + 0,05 нА)
Отключающий ток утечки 0,000 … 0,009 мA
0,01 … 5,50 мА
1 мкA
10 мкА
±(3 % от измер. + 3 емр)
±3 % от измер.
DAR - коэффициент абсорбции 0,01 … 9,99
10,0 … 100,0
0,01
0,1
±(5 % от измер. + 2 емр)
±5 % от измер.
PI - индекс поляризации 0,01 … 9,99
10,0 … 100,0
0,01
0,1
±(5 % от измер. + 2 емр)
±5 % от измер.
DD - коэффициент
диэлектрического разряда
0,01 … 9,99
10,0 … 100,0
0,01
0,1
±(5 % от измер. + 2 емр)
±5 % от измер.
Напряжение пост. / перем. тока 0 … 600 В 1 В ±(3% от измер. + 4 В)
Частота 45,0 … 65,0 Гц 0,1 Гц 0,1 Гц
Емкость 0,0…99,9 нФ
100 … 999 нФ
1,00 … 50,00 мкФ
0,1 нФ
1 нФ
10 нФ
±(5 % от измер. + 4 нФ)
±(5 % от измер. + 4 нФ)
±(5 % от измер. + 4 нФ)
Питание 7,2 В пост. тока (6 x1,2 В NiMH батарей IEC LR14)
Дисплей Матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В КАТ IV
Класс защиты Двойная изоляция
Подключение к ПК RS 232 и USB

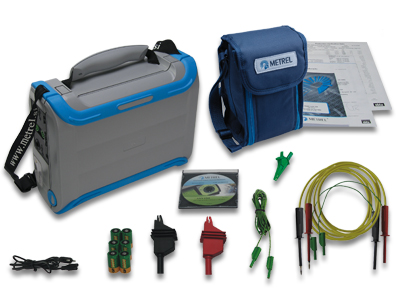

• Прибор TeraOhm 5 kV Plus;
• Сумка для аксессуаров;
• Сетевой кабель;
• 10 кВ экранированный измерительный кабель (красный наконечник), 2 м;
• 10 кВ экранированный измерительный кабель (черный наконечник) , 2 м;
• 10 кВ зажим типа «крокодил», красный;
• 10 кВ зажим типа «крокодил», черный;
• Защитный кабель GUARD, зеленый, 2 м;
• Зажим типа «крокодил», зеленый;
• 1,2 В аккумуляторные батареи NiMH, тип С, 6 шт.;
• Книга „Guide to modern insulation testing“ на CD;
• Руководство по эксплуатации;
• Свидетельство о калибровке.
