MI 3125 - Тестер многофункциональный
Измерительные ыункции:
• Измерение сопротивления изоляции постоянным напряжением;
• Целостность защитных проводников испытательным током 200 mA со сменой полярности;
• Полное сопротивление линии;
• Полное сопротивление контура;
• Измерение полного сопротивлен. контура с блокировкой отключ. УЗО (функция Trip Lock RCD);
• TRMS напряжение и частота;
• Порядок чередования фаз;
• Тестирование УЗО (стандартных и селективных, типы AC, A ).
Отличительные особенности:
• Светодиодные индикаторы Pass/Fail: два индикатора для оценки результатов тестирования;
• Экраны справки: прибор с встроенным эраном справки для привязки к сайту;
• Измерение сопротивления изоляции;
• Встроенная таблица характеристик предохранителей;
• Онлайн мониторинг напряжения: отслеживает все 3 напряжения в режиме реального времени.
• Возможность обновления: в прошивку прибора могут быть внесены обновления;
• Смена полярности: автоматическая смена полярности при прозвонке цепи;
• Диапазон измерения сопротивления изоляции: до 1000 МОм;
• Функция блокировки отключения УЗО (Trip Lock) (функция Zs (RCD));
• Многоуровневая система тестирования: проведение тестирования однофазных и многоазных TT и TN систем;
• Встроенное зарядное устройство и аккумуляторы;
• RCD auto: Автоматическая процедура тестирования УЗО;
•Тестирование УЗО типа B: поддерживается;
• BT (bluetooth) подключение;
• ПО SW EuroLink PRO.
подробное описание | Технические характеристики: | |||
| Функция | Диапазон измерений | Разрешение | Погрешность |
| Сопротивление изоляции |
U = 50, 100, 250 Впост. тока : R: 0,00 MОм … 19,99 MОм 20,0 MОм … 99,9 MОм 100,0 MОм … 199,9 MОм U = 500 Впост. тока , 1 кВпост. ток а : R: 0,00 MОм … 19,99 MОм 20,0 MОм … 199,9 MОм 200 MОм … 999 MОм |
0,01 MОм
0,01 MОм |
± (5 % ИВ + 3 емр)
± (5 % ИВ + 3 емр) |
|
Целостность защитных проводников током 200мA со сменой полярности |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
± (3 % ИВ + 3 емр) ± 5 % ИВ ± 5 % ИВ |
| Полное сопротивление контура |
0,00 Ом … 9,99 Ом 10,0 Ом … 99,9 Ом 100 Ом … 999 Ом 1,00 кОм … 9,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
± (5 % ИВ + 5 емр) ± (5 % ИВ + 5 емр) ± 10 % ИВ ± 10 % ИВ |
| Полное сопротивление линии |
0,00 Ом … 9,99 Ом 10,0 Ом … 99,9 Ом 100 Ом … 999 Ом 1,00 кОм … 9,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10Ом |
± (5 % ИВ + 5 емр) ± (5 % ИВ + 5 емр) ± 10 % ИВ ± 10 % ИВ |
| Перепад напряжения | 0,0 % … 99,9 % | 0,1 & | С учетом погрешности импеданса линии |
| Напряжение | 0 В … 550 В | 1В | ± (2 % ИВ + 2 емр) |
| Частота |
0,00 Гц … 9,99 Гц 10,0 Гц … 499,9 Гц |
0,01 Гц 0,1 Гц |
± (0,2 % ИВ + 1 емр) |
| Порядок чередования фаз | 1.2.3 или 3.2.1 | ||
| Тестирование УЗО | IΔN: 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| - Напряжение прикосновения UC |
0,0 В … 19,9 В 20,0 В … 99,9 В |
0,1 В 0,1 В |
(-0 % / +15 %) ИВ ±10 емр (-0 % / +15 %) ИВ |
| - Время отключения |
0 мсек … 40,0 мсек 0 мсек … макс. время |
0,1 мсек 0,1 мсек |
± 1 мсек ± 3 мсек |
| - Ток отключения |
0,2 x IΔN … 1,1 x IΔN (AC тип) 0,2 x IΔN … 2,2 x IΔN (A тип, IΔN < 30 мA) 0,2 x IΔN … 1,5 x IΔN (A тип, IΔN ≥ 30 мA) |
0,05 x IΔN 0,05 x IΔN |
± 0,1 x IΔN ± 0,1 x IΔN |
| Питание | 6 x 1,2 В аккумулят. батареи, тип AA | ||
| Категория перенапряжения | CAT III / 600 В; CAT IV / 300 В | ||
| Степень защиты | Двойная изоляция | ||
| Габаритные размеры | 140 x 80 x 230 мм | ||
| Вес прибора | 1,0 кг | ||

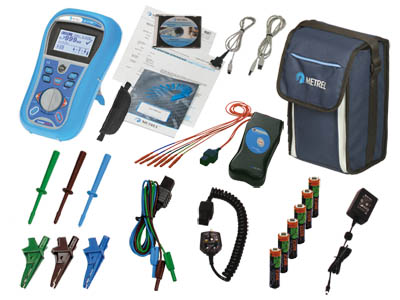

• Прибор EurotestCOMBO;
• Измерительные провода, 3 x 1,5 м;
• Щуп «commander» с вилкой Шуко, 1,5 м;
• Тестовый пробник, 3 шт. (зеленый, синий, черный);
• Зажим типа «крокодил», 3 шт. (зеленый, синий, черный);
• Набор ремней для переноски;
• Руководство по эксплуатации на CD;
• Сертификат калибровки (опция).
