MI 3122 - Измеритель полного сопротивления линии, контура, параметров УЗО

MI 3122 - Измеритель полного сопротивления линии, контура, параметров УЗО

На складе
Рейтинг:

На складе 14424.00
  • Производитель: Metrel
  • Код товара: MI 3122
  • Артикул: 04177

Качество
Доставка
Гарантия
Демонстрация

Измеритель MI 3122 SMARTEC Z Line-Loop / RCD специально разработан для тестирования цепей, находящихся под напряжением. Прибор оснащен встроенной таблицей характеристик предохранителей, возможностью тестирования УЗО для оценки результатов испытаний. Система онлайн мониторинга напряжения позволяет оператору контролировать то, что происходит одновременно с уровнем напряжения по трем фазам в режиме реального времени. Два светодиодных индикатора – ярко-красный (PASS) и зеленый (FAIL)-, а также экраны справки для каждого измерения делают прибор простым и легким в обращении. Все результаты испытаний могут быть быстро сохранены и затем загружены с помощью дополнительного программного обеспечения A 1291 EuroLink PRO или A 1290 EuroLink PRO Plus на компьютер для оценки и подготовки профессиональных отчетов после тестирования. Прибор MI 3122 SMARTEC Z Line-Loop / RCD выполняет тестирование УЗО, полного сопротивления
линии/контура, переменного напряжения, частоты и последовательности чередования фаз в соответствии с требованиями EN 61557 стандарта

ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ:
• Измерение полного сопротивления линии;
• Измерение полного сопротивления контура;
• Измерение полного сопротивления контура с блокировкой отключения УЗО (функция Trip Lock RCD);
• Среднеквадратичные значения напряжения и частоты (TRMS);
• Последовательность чередования фаз;
• Тестирование УЗО (стандартных и селективных, типы AC, A).

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
• Экраны справки: Прибор поставляется в комплекте с встроенным эраном справки для привязки к сайту.
• Светодиодные Pass/Fail индикаторы: два светодиодных индикатора для PASS (соответствует) / FAIL (не соответствует) оценки результатов тестирования расположены по обеим сторонам от жидклкристаллического дисплея.
• Встроенная таблица характеристик предохранителей: для автоматической оценки эффективности применения данного предохранителя при измерении полного сопротивления линии / контура.
• Контроль уровня напряжения в оперативном режиме текущий online-контроль): отслеживает все 3 напряжения в режиме реального времени.
• Загружаемость: загрузка через интерфейс RS232 или USB кабель непосредственно на ПК с помощью опционального программного обеспечения.
• Возможность обновления: если происходят изменения, то в прошивку прибора могут быть внесены обновления в соответствии с датой обновления.
• Функция блокировки отключения УЗО (Trip Lock) (функция Zs (RCD)): Измерение полного сопротивления контура проводится без отключения УЗО.
• Встроенное зарядное устройство и аккумуляторы: тестер имеет встроенные цепи зарядки и поставляется в комплекте с набором NiMH аккумуляторов.
• RCD auto: Автоматическая процедура тестирования УЗО значительно сокращает время проведения испытаний.
• Простота в обращении: большой яркий ЖК экран и крупные кнопки позволяет легко и просто пользоваться прибором (даже в перчатках).
• Магнитный держатель: магнит для крепления измерителя на металлических поверхностях позволяет освободить руки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
• Тестирование бытовых и промышленных сетей, находящихся под напряжением;
• Тестирование однофазных, трехфазных TT и TN систем.

Нет отзывов об этом товаре.

Написать отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!

подробное описание

Технические характеристики
Диапазон Разрешение Погрешность
Тестирование УЗО
I∆N: 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
- коэффициент масшатабиров. для I∆N
x 0.5; x 1; x 2; x 5
- напряжение прикосновения UC
0,0 В … 19,9 В
20,0 В … 99,9 В
0,1 В
0,1 В
(-0%/+15%) ИВ ± 10 емр
(-0%/+15%) ИВ
Ток отключения
(0,2 … 1,1) x I∆N (AC Тип)
(0,2 … 1,5) x I∆N (A Тип, I∆N ≥ 30 мA)
(0,2 … 2,2) x I∆N (A Тип, I∆N < 30 мA)
0,05 x I∆N
0,05 x I∆N
0,05 x I∆N
± 0,1x I∆N
± 0,1x I∆N
± 0,1x I∆N
- Время отключения
0,0 мсек … 40,0 мсек
0,0 мсек … макс, время
0,1 мсек
0,1 мсек
± 1 мсек
± 3 мсек
Полное сопротивление контура
0,00 Ом … 9,99 Ом
10,0 Ом … 99,9 Ом
100 Ом … 999 Ом
1,00 кОм … 9,99 кОм
0,01 Ом
0,1 Ом
1Ом
10 Ом
± (5 % ИВ + 5 емр)
± (5 % ИВ + 5 емр)
± 10 % ИВ
± 10 % ИВ
Полное сопротивление линии
0,00 Ом … 9,99 Ом
10,0 Ом … 99,9 Ом
100 Ом … 999 Ом
1,00 кОм … 9,99 кОм
0,01 Ом
0,1 Ом
1Ом
10 Ом
± (5 % ИВ + 5 емр)
± (5 % ИВ + 5 емр)
± 10 % ИВ
± 10 % ИВ
Полное сопротивление линии
0,00 Ом … 9,99 Ом
10,0 Ом … 99,9 Ом
100 Ом … 999 Ом
1,00 кОм … 9,99 кОм
0,01 Ом
0,1 Ом
1 Ом
10 Ом
± (5 % ИВ + 5 емр)
± (5 % ИВ + 5 емр)
± 10 % ИВ
± 10 % ИВ
Напряжение
0 В … 550 В 1 В ± (2 % ИВ + 2 емр)
Частота
15,0 Гц … 499,9 Гц 0,1 Гц ± (0,2 % ИВ + 1 емр)
Общие данные
Чередование фаз 1.2.3 или 3.2.1
Питание прибора 6 x 1,2 В аккумулят. батареи, тип AA
Категория перенапряжения CAT III / 600 В; CAT IВ / 300 В
Степень защиты Двойная изоляция
СОМ порт RS232 и USB
Габаритные размеры 140 x 230 x 80 мм
Вес прибора 0,93 кг

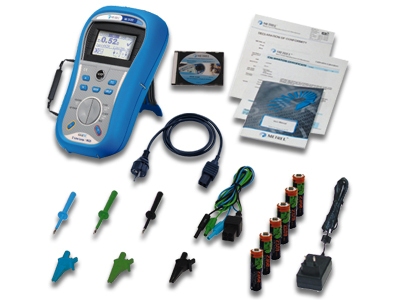

Прибор Smartec Z Line - Loop / RCD;
• Мягкий ремень на руку;
• Измерительный кабель с вилкой Шуко;
• Измерительные провода, 3 x 1,5 м;
• Тестовый пробник, 3 шт. (синий, черный, зеленый);
• Зажим типа «крокодил», 3 шт. (синий, черный, зеленый);
• Адаптер источника питания+ 6 NiMH аккумуляторных батарей, тип AA;
•Руководство по эксплуатации;
• Сертификат калибровки (опция).
