MI 3102H CL - Тестер електроустановок 2,5kV

MI 3102H CL - Тестер електроустановок 2,5kV

Снят с производства
Рейтинг:

Снят с производства
Снят с производства 15714.00
  • Производитель: Metrel
  • Код товара: MI 3102H CL
  • Артикул: 04187

Качество
Доставка
Гарантия
Демонстрация

Измерительные функции:
• Измерение сопротивления изоляции постоянным напряжением;
• Диагностическое тестирование (измерение коэффициентов диэлектрической абсорбции (DAR), поляризации (PI));
• Целостность защитных проводников испытательным током 200 mA со сменой полярности;
• Целостность защитных проводников испытательным током 7мА (непрерывное измерение) без отключения УЗО;
• Полное сопротивление линии;
• Полное сопротивление контура;
• Измерение полного сопротивлен. контура с блокировкой отключ. УЗО (функция Trip Lock RCD);
• TRMS напряжение и частота;
• Порядок чередования фаз;
• Тестирование УЗО (стандартных и селективных, типы AC, A);
• Сопротивление заземления (3-проводной метод, при помощи 2-х токовых клещей);
• TRMS ток утечки и ток нагрузки (опция);
• Освещенность (опция).


Отличительные особенности:
• Широкий диапазон измерения сопротивления изоляции;
• Измерение сопротивления изоляции;
• Загружаемость: загрузка через интерфейс RS232 или USB кабель непосредственно на ПК с помощью ПО;
• Экраны справки: Прибор с встроенным эраном справки для привязки к сайту;
• Встроенная таблица характеристик предохранителей;
• Щуп «commander»: предназначен для упрощения тестирования прозвонки цепи и сопротивления изоляции;
• контроль уровня напряжения в оперативном режиме мониторинга (текущий online-контроль);
• Возможность обновления: в прошивку прибора могут быть внесены обновления;
• Смена полярности: автоматическая смена полярности при прозвонке цепи;
• Функция блокировки отключения УЗО (Trip Lock) (функция Zs (RCD));
• Встроенное зарядное устройство и аккумуляторы;
• RCD auto: Автоматическая процедура тестирования УЗО;
• ПО SW EuroLink PRO.

Нет отзывов об этом товаре.

Написать отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!
Технические характеристики
Функция Диапазон измерений Разрешение Погрешности
Сопротивление заземления U = 100, 250 Впост. тока:
R: 0,000 MОм … 1,999 MОм
2,00 MОм … 99,99 MОм
100,0 MОм … 199,9 MОм
U = 500 Впост. тока, 1 кВпост. тока:
R: 0,000 MОм … 1,999 MОм
2,00 MОм … 99,99 MОм
100,0 MОм … 199,9 MОм
200 MОм … 999 MОм
U = 2,5 кВпост. тока:
R: 0,000 MОм … 1,999 MОм
2,00 MОм … 99,99 MОм
100,0 MОм … 199,9 M
200 MОм … 1999 MОм
2,00 ГОм … 9,99 ГОм

0,001 MОм
0,01 MОм
0,1 MОм

0,001 MОм
0,01 MОм
0,1 MОм
1 MОм
0,001 MОм

0,01 MОм
0,1 MОм
1 MОм
10 MОм

± (5 % ИВ + 3 емр)
± (5 % ИВ + 3 емр)
± (5 % ИВ + 3 емр)
± (2 % ИВ + 3 емр)
± (2 % ИВ + 3 емр)
± (2 % ИВ + 3 емр)
± 10 % ИВ
± (2 % ИВ + 3 емр)
± (2 % ИВ + 3 емр)
± (2 % ИВ + 3 емр)
± 10 % ИВ
± 10 % ИВ
DAR, PI (U = 500 Впост.тока; 1 кВпост.тока;
2,5 кВпост.тока)
0,01 ... 9,99
10,0 ... 100,0
0,01
0,1
± (5 % ИВ + 2 емр)
± 5 емр
Целостность защитных проводников
током 200мA с автоматической сменой
полярности
0,00 Ом … 19,99 Ом
20,0 Ом … 99,9 Ом
100 Ом … 1999 Ом
0,01 Ом
0,1 Ом
1 Ом
± (3 % ИВ + 3 емр)
± 5 % ИВ
± 5 % ИВ
Низкоомные измерения целостности
проводников, испытат, ток 7 мA
(непрерывное измерение)
0,0 Ом … 99,9 Ом
100 Ом … 1999 Ом
0,1 Ом
1 Ом
± (5 % ИВ + 3 емр)
± (5 % ИВ + 3 емр)
Полное сопротивление контура 0,00 Ом … 19,99 Ом
20,0 Ом … 99,9 Ом
100 Ом … 1999 Ом
0,01 Ом
0,1 Ом
1 Ом
± (5 % ИВ + 5 емр)
Полное сопротивление линии 0,00 Ом … 19,99 Ом
20,0 Ом … 99,9 Ом
100 Ом … 1999 Ом
0,01 Ом
0,1 Ом
1 Ом
± (5 % ИВ + 5 емр)
Напряжение 0 В … 500 В 1 В ± (2 % ИВ + 2 емр)
Частота 45,0 Гц … 65,0 Гц 0,1 Гц ± 2 емр
Порядок чередования фаз 1.2.3 или 2.1.3
Тестирование УЗО IΔN: 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
- Напряжение прикосновения UC 0,0 V … 9,9 V
10,0 V … 99,9 V
0,1 V
0,1 V
(-0 % / +10 %) ИВ ± 2 емр
(-0 % / +10 %) ИВ
- Время отключения 0 мсек … 300 мсек (1/2 x IΔN, IΔN)
0 мсек … 150 мсек (2 x IΔN)
0 мсек … 40 мсек (5 x IΔN)
1 мсек
1 мсек
1 мсек
±3 мs
±3 мs
±3 мs
- Ток отключения 0,2 x IΔN … 1,1 x IΔN (AC type, IΔN=10 мA)
0,2 x IΔN … 2,2 x IΔN (A type, IΔN=10 мA)
0,2 x IΔN … 1,1 x IΔN (AC type, IΔN ≥ 30 мA)
0,2 x IΔN … 1,5 x IΔN (A type, IΔN ≥ 30 мA)

0,05 x IΔN

0,05 x IΔN

0,05 x IΔN

0,05 x IΔN

±0,1 x IΔN
±0,1 x IΔN
±0,1 x IΔN
±0,1 x IΔN

Сопротивление заземления

(трехпроводной метод)

0,00 Ом … 19,99 Ом
20,0 Ом … 99,9 Ом
100 Ом … 1999 Ом
0,01 Ом
0,1 Ом
1 Ом
±(2 % ИВ + 3 емр)
±(2 % ИВ + 3 емр)
±(2 % ИВ + 3 емр)
Сопротивление заземления
(2-х клещевой метод)
0,00 Ом … 9,99 Ом
10,0 Ом … 19,9 Ом
20,0 Ом … 29,9 Ом
30,0 Ом … 39,9 Ом
0,01 Ом
0,1 Ом
0,1 Ом
0,1 Ом
±(10 % ИВ + 10 емр)
±10 % ИВ
±20 % ИВ
±30 % ИВ
TRMS ток 0,0 мA … 99,9 мA
100 мA … 999 мA
1,00 A … 19,99 A
0,1 мA
1 мA
0,01 мA
±(5 % ИВ + 3 емр)
±5 % ИВ
±5 % ИВ
Освещенность (тип B) 0,01 lux … 19,99 люкс
20,0 люкс … 199,9 люкс
200 люкс … 1999 люкс
2,00 kлюкс … 19,99 kлюкс
0,01 люкс
0,1 люкс
1 люкс
10 люкс
±(5 % ИВ + 2 емр)
±5 % ИВ
±5 % ИВ
±5 % ИВ
Питание 6 x 1,2 В аккумулят. батареи, тип AA
Категория перенапряжения CAT III / 600 В; CAT IV / 300 В
Степень защиты Двойная изоляция
COM порт RS232и USB
Габаритные размеры 230 x 103 x 115 мм
Вес тестера 1,3 кг

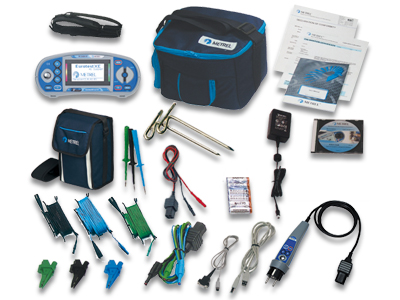

• Прибор EurotestXE 2,5 kV;
• Щуп «commander» , 1,5 м;
• Измерительный кабель с вилкой Шуко;
• 2,5-кВ измерительный кабель для измерения сопротивления изоляции (2 1,5 м);
• Универсальный измерительный кабель, 1,5 м, 3 шт;
• Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт., мягкая сумка для переноски);
• Адаптер сетевого напряжения + 6 NiMh АА аккумуляторных батарей, тип AA;
• ПК ПО EuroLink PRO;
• Измерительные наконечники, 3 шт. (синий, черный, зеленый);
• Зажим типа «крокодил», 3 шт. (зеленый, синий, черный);
• RS232 - PS/2 кабель;
• USB кабель;
• Мягкий ремень для переноски на шее;
• Мягкая сумка для переноски;
• Краткая инстукция по эксплуатации;
• Руководство по эксплуатации на CD;
• Настольная книга по измерениям на CD;
• Сертификат калибровки.
