MI 3101 Многофункциональный измеритель параметров электроустановок
- Производитель: Metrel
- Код товара: MI 3101
- Артикул: 06911
Измерительные функции:
• Измерение сопротивления изоляции постоянным напряжением;
• Целостность защитных проводников испыта тельным током 200 mA со сменой полярности;
• Целостность защитных проводников испытательным током 7мА (непрерывное измерение) без отключения УЗО;
• Полное сопротивление линии;
• Полное сопротивление контура;
• Измерение полного сопротивлен. контура с блокировкой отключ. УЗО (функция Trip Lock RCD);
• TRMS напряжение и частота;
• Порядок чередования фаз;
• Тестирование УЗО (стандартных и селективных, типы AC, A и B);
• Сопротивление заземления (3-проводной метод);
• Удельное сопротивление грунта (опция);
• Тестирование устройств защиты от перегрузки по напряжению;
• Обнаружение неисправностей установок (опция) ;
• Импеданс контура с высоким разрешен(мОм).
Отличительные особенности:
• Autosequences: автоматизация процесса тестирования параметров безопасности электроустановок при помощи технологии AUTO-SEQUENCE;
• Измерение параметров изоляции «все-в-одном»: сопротивление изоляции между проводниками L-N, L-PE и N-PE можно выполнить одновременно менее чем за 10 секунд;
• Поддержка считывания штрих-кода;
• Расположение предохранителей;
• Измерение сопротивления изоляции;
• Загружаемость: загрузка через интерфейс RS232 или USB кабель непосредственно на ПК с помощью ПО;
• Экраны справки: Прибор с встроенным эраном справки для привязки к сайту;
• Встроенная таблица характеристик предохранителей;
• Онлайн мониторинг напряжения;
• Возможность обновления: в прошивку прибора могут быть внесены обновления;
• Смена полярности: автоматическая смена полярности при прозвонке цепи;
• Широкий диапазон измерения сопротивления изоляции;
• Функция блокировки отключения УЗО (Trip Lock) (функция Zs (RCD));
• Многоуровневая система тестирования: тесты на TT, TN, IT и пониженные низковольтные системы;
• Широкий частотный диапазон: от 14 до 500 Гц;
• Встроенное зарядное устройство и аккумуляторы;
• RCD auto: Автоматическая процедура тестирования УЗО;
• Тестирование УЗО типа B: поддерживается;
• BT (bluetooth) подключение;
• ПО SW EuroLink PRO.
| Технические характеристики | |||
| Функция | Диапазон измерений | Разрешение | Погрешность |
| Сопротивление заземления |
U=50, 100, 250 Впост. тока : R: 0,00 MОм … 19,99 MОм 20,0 MОм … 99,9 MОм 100,0 MОм … 199,9 MОм U= 500 Впост. тока, 1 кВпост. тока: R: 0,00 MОм … 19,99 MОм 20,0 MОм … 199,9 MОм 200 MОм … 299 MОм 300 MОм … 1000 MОм |
0,01 MОм
0,01 MОм |
± (5 % ИВ + 5 емр)
± (5 % ИВ + 3 емр) |
|
Целостность защитных проводников током 200мA с автоматической сменой полярности |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 1999 Ом 2000 Ом … 9999 Ом |
0,01 Ом 0,1 Ом 1 Ом 1 Ом |
± (3 % ИВ + 3 емр) ± 5 % ИВ ± 5 % ИВ Только индикатор |
|
Низкоомные измерения целостности проводников, испытат, ток 7 мA (непрерывное измерение) |
0,0 Ом … 19,9 Ом 20 Ом … 1999 Ом 2000 Ом … 9999 Ом |
0,1 Ом 1 Ом 1 Ом |
± (5 % ИВ + 3 емр) ± (5 % ИВ + 3 емр) Только индикатор |
| Полное сопротивление линии |
0,00 Ом … 9,99 Ом 10,0 Ом … 99,9 Ом 100 Ом … 999 Ом 1,00 кОм … 9,99 кОм 10,0 кОм … 19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом |
± (5 % ИВ + 5 емр) |
| Перепад напряжения | 0,0 % … 99,9 % | 0,1 % | С учетом погрешности импеданса линии |
| Полное сопротивление контура |
0,00 Ом … 9,99 Ом 10,0 Ом … 99,9 Ом 100 Ом … 19999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
± (5 % ИВ + 5 емр) |
| Напряжение | 0 В … 550 В | 1В | ± (2 % ИВ + 2 емр) |
| Частота | 0,00 Гц … 999,99 Гц | 0,01 Гц | ± (0,2 % ИВ + 1 емр) |
| Порядок чередования фаз | 1.2.3 или 3.2.1 | ||
| Тестирование УЗО | IΔN: 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| - Напряжение прикосновения UC |
0,0 В … 19,9 В 20,0 В … 99,9 В |
0,1 В 0,1 В |
(-0 % / +15 %) ИВ ± 10 емр (-0 % / +15 %) ИВ |
| - Время отключения |
0,0 мсек … 40,0 мсек 0,0 мсек … макс, время |
0,1 мсек 0,1 мсек |
± 1 мсек ± 3 мсек |
| - Ток отключения |
0,2 x IΔN … 1,1 x IΔN (AC тип) 0,2 x IΔN … 1,5 x IΔN (A тип, IΔN ≥ 30 мA) 0,2 x IΔN … 2,2 x IΔN (A тип, IΔN < 30 мA) 0,2 x IΔN … 2,2 x IΔN (B тип) |
0,05 x IΔN 0,05 x IΔN 0,05 x IΔN |
± 0,1 x IΔN ± 0,1 x IΔN ± 0,1 x IΔN ± 0,1 x IΔN |
| Сопротивление заземления |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 1999 Ом 2000 Ом … 9999 Ом |
0,01 Ом 0,1 Ом 1 Ом 1 Ом |
± (3 % ИВ + 3 емр) ± (3 % ИВ + 3 емр) ± 5 % ИВ ± 10 % ИВ |
| Удельное сопротивление грунта |
0,0 Омм … 99,9 Омм 100 Омм … 999 Омм 1,00 кОмм … 9,99 кОмм 10,0 кОмм … 99,9 кОмм > 100 кОмм |
0,1 Омм 1 Омм 0,01 кОмм 0,1 кОмм 1 кОмм |
± 5 % ИВ ± 5 % ИВ ± 5 % ИВ; ± 10 % ИВ ± 10 % ИВ; ± 20 % ИВ ±2 0 % ИВ |
| Тестирование варистора | 0 … 625 Вперем. тока; 0 … 1000 Впост.тока | 1В | ±(3 % ИВ + 3 емр) |
| Питание | 6 x 1,2 В аккумулят. батареи, тип AA | ||
| Категория перенапряжения | CAT III / 600 В; CAT IV / 300 В | ||
| Степень защиты | Двойная изоляция | ||
| COM порт | RS232 и USB | ||
| Габаритные размеры | 230 x 103 x 115 мм | ||
| Вес тестера | 1,3 кг | ||

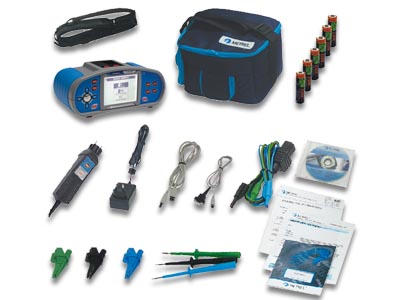

• Тестер EurotestAT;
• Щуп «commander» с вилкой Шуко, 1,5 м;
• Измерительные провода, 3 x 1,5 м;
• Адаптер блока питания + 6 NiMH аккумуляторных батарей, тип AA;
• Тестовый пробник, 3 шт. (зеленый, синий, черный);
• Зажим типа «крокодил», 3 шт. (зеленый, синий, черный);
• RS232 - PS/2 кабель;
• USB кабель;
• Мягкая сумка для переноски;
• Мягкий ремень для переноски на шее;
• ПК ПО EuroLink PRO;
• Руководство по эксплуатации на CD;
• Сертификат калибровки.
