MI 3100 S - Тестер електроустановок
Функции:
• измерение сопротивления изоляции в диапазоне 999 МОм напряжением до 1000 В;
• проверка непрерывности защитных проводников;
• измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
• проверка параметров селективных и стандартных УЗО А, АС, F, типов с номинальными токами отключения от 10 мА до 1 А;
• измерение сопротивления заземления по 3-проводной схеме;
• измерение напряжения и частоты;
• контроль порядка чередования фаз.
Отличительные особенности:
• графическое меню помощи;
• автоматический тест УЗО;
• режим измерения полного сопротивления контура без срабатывания УЗО;
• полная русификация;
• размеры 230х102х115 мм, масса
1,3 кг.
| Технические характеристики | |||
| Функция | Диапазон имерений | Разрешение | Погрешность измерений |
|
Сопротивление изоляции (U= 1 кВ) |
0,01…19,99 МОм | 0,01 МОм |
±(5 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…99,9 МОм | 0,0 МОм | ±(5 % от измеренного значения) | |
| 100…999 МОМ | 1 МОм | ±(10 % от измеренного значения) | |
|
Непрерывность защитных проводников (200 мА) |
0,00…19,99 Ом | 0,01 Ом |
±(3 % от измеренного значения + 3 ед. мл. р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(5 % от измеренного значения) | |
| 100…1999 Ом | 1 Ом | ||
|
Полное сопротивление линии/контура |
0,00...9,99 Ом | 0,01 Ом | ±(5 % от измеренного значения + 5 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
|
Полное сопротивление контура без отключения УЗО |
0,01...9,99 Ом | 0,01 Ом |
±(5 % от измеренного значения + Ом 10 ед. мл. р.) |
| 10,0...99,9 Ом | 0,1 Ом | ||
| 100...999 Ом | 1 Ом | ± 10 % от измеренного значения | |
| 1,00 ...9,99 kОм | 10 Ом | ||
| Ток отключения УЗО | 0,2·I...1,1·I (тип AC) | 0,05·I | ±0,1·I |
| 0,2·I...1,5·I (тип A, I≥30 мА) | 0,05·I | ±0,1·I | |
| 0,2·I...2,2·I (тип A, I<30 мА) | 0,05·I | ±0,1·I | |
| Время отключения УЗО | 0…40 мс | 0,1 мс | ±1 мс |
|
Сопротивление заземления по 3-проводной схеме |
0,01 ...19,99 Ом | 0,01 Ом |
±(5% от измеренного значения + 5 ед. мл. р.) |
| 20,0 ...199,9 Ом | 0,1 Ом | ||
| 200 ...9999 Ом | 1 Ом | ||
| Напряжение | 1…550 В | 1 В |
±(2% от измеренного значения + 2 ед. мл. р.) |
| Частота | 0,00…9,99 Гц | 0,01 Гц | ±(0,2% от измеренного значения + 1 ед. мл. р.) |
| 10,0…499,9 Гц | 0,1 Гц | ||
| Общие характеристики | Источник питания | 6х1,5В батарей или аккумуляторов АА | |
| Категория перенапряжения | САТ II 1000 В/ CAT III 600В/ CATIV 300В | ||
| Класс защиты | Двойная изоляция | ||
| Интерфейс | Bluetooth, USB, RS232 | ||
| Размеры | 230х103х115 мм | ||
| Масса | 1,3 кг | ||

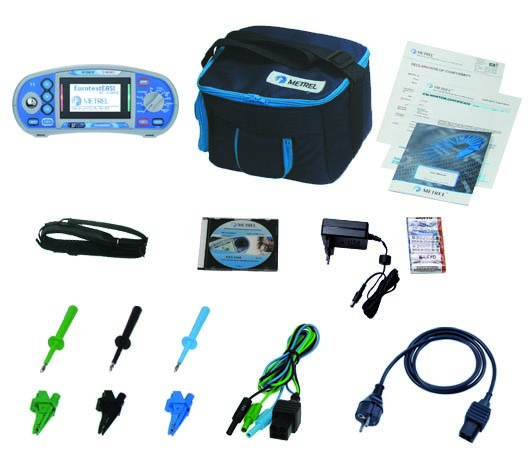

• прибор EurotestEASI;
• щуп с вилкой длиной 1,5 м;
• испытательный кабель 3-проводной 1,5 м;
• сетевой адаптер и 6 аккумуляторов;
• тестовые наконечники 3 шт.;
• зажимы «крокодил» 3 шт.;
• сумка для переноски;
• мягкий шейный ремень для переноски;
• руководство по эксплуатации.
