MI 2792A - Анализатор

MI 2792A - Анализатор

Снят с производства
Рейтинг:

Снят с производства
Снят с производства 95586.00

  • Производитель: Metrel
  • Код товара: MI 2792A
  • Артикул: 10043

Качество
Доставка
Гарантия
Демонстрация

Функции:
• Измерение напряжения (TRMS, пиковые значения, пик-фактор) на 4 входах напряжения;
• Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
• Измерение мощности (полной, активной, реактивной);
• Измерение коэффициента мощности cosφ;
• Измерение коэффициентов несимметрии и фликера;
• Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники);
• Измерение интергармоник;
• Измерение энергии (активной, реактивной, генерируемой, потребляемой);
• Регистрация особых событий напряжения: провалов, прерываний, перенапряжений;
• Регистрация пускового тока;
• Функция осциллографа, возможность записи формы сигнала;
• Регистрация переходных процессов;
• Измерение температуры.


Отличительные особенности:
• Соответствие ГОСТ Р 51317.4.30 (МЭК 6100-4-30), ГОСТ Р 51317.4.7 (МЭК 6100-4-70), ГОСТ Р 54149;
• Одновременное 8-канальное 16-битное АЦ-преобразование для минимизации фазовой погрешности;
• 4-квадрантное измерение;
• Одновременный контроль 524 параметров;
• Построение фазной диаграммы и диаграммы несимметрии на экране прибора;
• Встроенная память объемом 8 Мб позволяет вести регистрацию в течение нескольких недель;
• Возможность задания до 10 уставок, на основании любого сигнала, регистрируемого прибором;
• Просмотр записанных данных без остановки регистрации;
• Русифицированное ПО Power View, поставляемое вместе с прибором, дает возможность быстро получать протоколы в форме, установленной ГОСТ Р 53333;
• Удаленный доступ к прибору посредством опционального GPRS-модема;
• Датчик температуры для измерения температуры траснсформаторов, конденсаторных батарей и др.

Нет отзывов об этом товаре.

Написать отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!

подробное описание

Технические характеристики
Функция Диапазон измерений Разрешение Погрешность измерений
Напряжение 5…1600В (UL-N) (скз) 10 мВ ±(0,1%)
Ток 3 … 6000 A (при
использовании клещей
А 1227 из основного
комплекта поставки)
0,1 мВ
(0,1 A при
использовании
клещей А 1227)
±(0,25%)
Частота 10,000 … 70,000 Гц 2 мГц ±10 мГц
Мощность (активная, реактивная, полная)
[Вт, Вар, ВА]
0,000 к … 999,9 М 4 цифры ±0,02
Коэффициент мощности Cos φ

-1,00 … 1,00

0,01

±0,02

Cos φ 0,00 … 1,00 0,01 ±0,02
Гармоники напряжения и тока
(до 50-й)
Uhn < 1% UNOM
1% UNOM < Uhn < 20% UNOM
Ihn < 10% IN
10% IN < Ihn < 100% IN
10 мВ 0,05% UNOM
0,5% Uhn
0,15% INOM
0,5% Ihn
Коэффициент искажения синусоидальности
(THD)
0% UNOM < THDU < 20% UNOM
0% IN < THDI < 100% IN
100% IN < THDI < 200% IN
0,1 % ±0,3
±0,6
±1,5
Провалы и перенапряжения
Значение напряжения провала/перенапряжения
Длительность
20 … 1500 В
30 мс … 70 дней
10 мВ
1 мс
0,2%
±20 мс
Коэффициент несимметрии по прямой и
обратной последовательности
0,0…17% 0,1 % ±1%
Кратковременная и длительная доза фликера 0,4…4 0,001 ±5%
Интервал усреднения От 1 с до 3600 с
Частота дискретизации 5120 Гц
Подключение к ПК RS 232, USB
Дисплей ЖК экран с подсветкой, 320 x 200 пикс.
Память Статическое ОЗУ, 8 МБ, энергонезависимое
Питание 230 В или 6 x 1,2 В NiCd/NiMh аккум. батарей, размер AA
Категория перенапряжения 1000 В /CAT III; 600 В /CAT IV
Класс защиты Двойная изоляция
Вес, размеры 0,65 кг; 220х115х90 мм
UN — среднеквадратическое значение напряжения; Uhn — измеренное значение n-ой гармонической составляющей напряжения
IN— среднеквадратическое значение тока; Ihn — измеренное значение n-ой гармонической составляющей тока

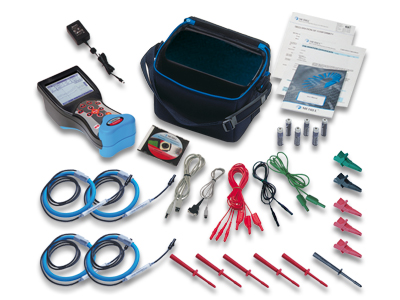

• Прибор PowerQ4; (3... 6000А);
• Токовые клещи А 1227 4 шт., или клещи А1281 (0,05... 1200 А) 4 шт;
• Измерительные наконечники красные, 3 шт.;
• Измерительный наконечник черный, 1 шт.;
• Зажимы типа «крокодил», красные, 3 шт.;
• Зажим типа «крокодил», черный 1 шт.;
• Зажим типа «крокодил», зеленый 1 шт.;
• Измерительные проводники, красные 3 шт.;
• Измерительный проводник, черный 1 шт.;
• Измерительный проводник, зеленый 1 шт.;
• ПО SW PowerView c кабелями RS232 и USB;
• Адаптер питания;
• Аккумуляторные батареи, 6 шт.;
• Сумка;
• Руководство по эксплуатации;
• Сертификат калибровки.
