MI 2792 PowerQ4 Plus - Аналізатор якості електроенергії

MI 2792 PowerQ4 Plus - Аналізатор якості електроенергії

Снят с производства
Рейтинг:

Снят с производства
Снят с производства 86898.00
  • Производитель: Metrel
  • Код товара: MI 2792 PowerQ4 Plus
  • Артикул: 08678

Качество
Доставка
Гарантия
Демонстрация

Функции:

Измерение напряжения (TRMS, пиковые значения, пикфактор) на 4 входах напряжения;
• Измерение силы тока (TRMS, пиковые значения, пик-фактор) на 4 токовых входах;
• Измерение мощности (полной, активной, реактивной);
• Измерение коэффициента мощности cosφ;
• Измерение коэффициентов несимметрии и фликера;
• Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники);
• Измерение интергармоник;
• Измерение энергии (активной, реактивной, генерируемой, потребляемой);
• Регистрация особых событий напряжения: провалов, прерываний, перенапряжений;
• Регистрация пускового тока;
• Функция осциллографа, возможность записи формы сигнала;
• Регистрация переходных процессов;
• Измерение температуры.

Отличительные особенности:

• Соответствие ГОСТ Р 51317.4.30 (МЭК 6100-4-30) и ГОСТ Р 51317.4.7 (МЭК 6100-4-70);
• Одновременное 8-канальное 16-битное АЦ-преобразование для минимизации фазовой погрешности;
• 4-квадрантное измерение;
• Одновременный контроль 524 параметров;
• Построение фазной диаграммы и диаграммы несимметрии на экране прибора;
• Встроенная память объемом 8 Мб позволяет вести регистрацию в течение нескольких недель;
• Возможность задания до 10 уставок, на основании любого сигнала, регистрируемого прибором;
• Просмотр записанных данных без остановки регистрации;
• Русифицированное ПО Power View, поставляемое вместе с прибором, дает возможность быстро и эффективно обрабатывать результаты измерений;
• Удаленный доступ к прибору посредством опционального GPRS-модема;
• Датчик температуры для измерения температуры траснсформаторов, конденсаторных батарей и др.

Нет отзывов об этом товаре.

Написать отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!

подробное описание

Технические характеристики
Функция Диапазон измерений Разрешение Погрешность измерений
Напряжение 5…1500 В (UL-N) (скз)
20…2600 (UL-L) (скз)
10 мВ
100 мВ
±(0,2%)
Ток 3 … 6000 A (при
использовании клещей
А 1227 из основного
комплекта поставки)
0,1 А ±(0,25%)
Частота 10,00 … 70,00 Гц 2 мГц ±10 мГц
Мощность (активная, реактивная, полная)
[Вт, Вар, ВА]
0,000 к … 9,999 М 4 цифры ±0,02
Коэффициент мощности Cos φ

-1,00 … 1,00

0,00 … 1,00

0,01

0,01

±0,02

±0,02

Гармоники напряжения и тока
(до 50-й)
Uhn < 3% UN
3% UN < Uhn < 20% UN
Ihn < 10% IN
10% IN < Ihn < 100% IN
10 мВ 0,15% UN
0,5% Uhn
0,15% IN
0,5% Ihn
Коэффициент искажения синусоидальности
(THD)
0% UN< THDU< 100% UN
0% IN < THDI < 100% IN
100% IN < THDI < 200% IN
0,1 % ±0,3
±0,6
±1,5
Провалы и перенапряжения
Значение напряжения провала/перенапряжения
Длительность
20 … 1500 В
30 мс … 70 дней
10 мВ
1 мс
0,5%
±20 мс
Коэффициент несимметрии по прямой и
обратной последовательности
0,0…17% 0,1 % ±1%
Кратковременная и длительная доза фликера 0,4…4 0,001 ±5%
Интервал усреднения От 1 с до 3600 с
Частота дискретизации 5120 Гц
Подключение к ПК RS 232, USB
Дисплей ЖК экран с подсветкой, 320 x 200 пикс.
Память 8 МБ, энергонезависимая
Питание 230 В или 6 x 1,2 В NiCd/NiMh аккум. батарей, размер AA
Категория перенапряжения 1000 В /CAT III; 600 В /CAT IV
Класс защиты Двойная изоляция
Вес, размеры 0,65 кг; 220х115х90 мм
UN — среднеквадратическое значение напряжения; Uhn — измеренное значение n-ой гармонической составляющей напряжения
IN— среднеквадратическое значение тока; Ihn — измеренное значение n-ой гармонической составляющей тока

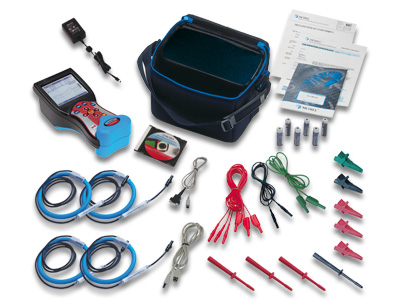

• Прибор MI 2792 Power Q4 Plus;
• Токовые клещи А1227 3000А, 4 шт;
• Измерительные наконечники, 6 шт;
• Зажимы «крокодил», 5 шт;
• Провода для измерения напряжения, 7 шт;
• ПО Power View;
• Интерфейсные кабели RS232, USB;
• Адаптер питания;
• Аккумуляторные батареи 6 шт;
• Сумка для переноски;
• Руководство по эксплуатации.
