MI 2142 - Установка испытательная
Высококачественный измерительный прибор для проверки электробезопасности портативных бытовых электроприборов, IT оборудования и стандартных шнуров в соответствии со стандартами IEC/EN и VDE. Благодаря полному набору испытательных функций и легкой конструкции AlphaPAT идеально подходит для периодической проверки портативных бытовых электроприборов как качестве полевого тестера так и стендового измерительного прибора.
Функции:
- Измерение сопротивления изоляции постоянному току;
- Падение напряжения на защитном проводнике/ проверка целостности заземляющего кабеля;
- Измерение тока утечки;
- Измерение тока с помощью токовых клещей и функциональная проверка.
В памяти прибора имеется 120 заранее запрограммированных последовательностей автотестирования, которые содержат большинство методов испытаний, установленных стандартами PAT. Последовательности автотестирования содержат информацию о допустимых нормированных пределах всех параметров испытаний и существенно ускоряют процесс измерения.
Возможность создания и сохранения пользовательской последовательности авто тестирования.
Универсальная буквенно-цифровая клавиатура позволяет вводить специальные данные (описание электроприбора, местоположение и т.д.).
Идентификация электроприбора и доступ к последовательности испытания посредством устройства для считывания штрих-кода или микрочипов радиочастотной идентификации (RFID).
Размеры: 265 х 110 х 185 мм.
Масса (без аксессуаров): 3,5 кг.
Технические параметры | |
Параметр | Значение |
Проверка целостности заземляющего проводника | |
Тестовый ток | 10, 25 А |
Диапазон | 0,00-19,99 Ом |
Погрешность | ±(5% + 3 ед. сч.) |
Проверка целостности экранирующего проводника | |
Тестовый ток | 100 мА |
Диапазон | 0,00-19,99 Ом |
Погрешность | ±(5% + 3 ед. сч.) |
Проверка сопротивления изоляции | |
Тестовые напряжения | 250, 500 В - |
Диапазон |
0,00 Ом-0,500 МОм ±(10% + 3 ед. сч.) 0,501-19,99 МОм ±(5% + 3 ед. сч.) |
Пороговый ток утечки | |
Тестовое напряжение | 40 В ∼ |
Диапазон | 0,00-19,99 мА |
Погрешность | ±(5% + 5 ед. сч.) |
Ток замещения утечки | |
Диапазон | 0,00-19,99 мА |
Погрешность | ±(5% + 5 ед. сч.) |
Контактный ток утечки | |
Диапазон | 0,00-1,99 мА |
Погрешность | ±(5% + 5 ед. сч.) |
Функциональный тест | |
Диапазон мощностей | 0,00-3,69 кВА |
Погрешность | ±(10% + 3 ед. сч.) |
IEC проверка проводников | |
Тестовое напряжение | до 50 В ∼ |
Состояния | Разомкнутый, замкнутый, пересечение, множественный |
Ток TrueRMS (с помощью клещей) | |
Диапазон | 0,00 мА-24,9 А |
Погрешность | ±(5% + 5 ед. сч.) |
Проверка фаза-нейтраль (L - N) | |
Уровень срабатывания | 30 кОм ±6 кОм |

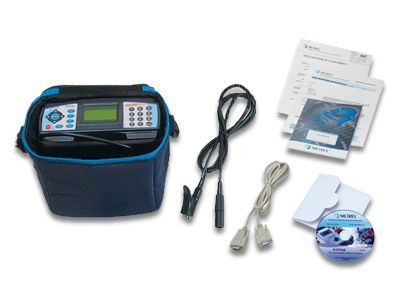

- Инструмент - AlphaPAT;
- Зажим для заземляющего проводника;
- Переносная сумка;
- Сетевой кабель;
- Инструкция по эксплуатации;
- Свидетельство о метрологической аттестации.
