MI 2088 - Тестер многофункциональный
Прибор MI 2088 Earth – измеритель сопротивления изоляции, - является современным, высокопроффесиональным, многофункциональным портативным испытательным прибором, предназначенным для проведения следующих измерений: сопротивления заземления, сопротивления изоляции и целостности защитных проводников. Тестер сопротивления заземления /сопротивления изоляции проводит измерения, используя 4-проводной метод, комбинированный 4-проводной метод измерения заземления в сочетании с токовыми клещами, измерение сопротивления заземления двухклещевым методом, измерение удельного сопротивления грунта 4-проводным методом, а также измерение истинного среднеквадратичного значения тока (TRMS значения). Кроме того, на приборе может быть проверено напряжение пробоя устройств защиты от перенапряжений. Все результаты могут быть быстро сохранены и поданы в табличной форме, а затем загружены при помощи программного обеспечения EuroLink, входящего в стандартную комплектацию, на персональный компьютер для оценки и создания отчетов после тестирования. MI 2088 - тестер сопротивления заземления /сопротивления изоляции-, выполняет тестирование сопротивления заземления, целостности защитных проводников, сопротивления изоляции, измерение напряжения в соответствии с требованиями стандарта EN 61557.
ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ:
• Измерение сопротивления изоляции постоянным напряжением;
• Целостность защитных проводников испытательным током 200 mA со сменой полярности;
• Целостность защитных проводников испытательным током 7мА (непрерывное измерение) без отключения УЗО;
• Измерение напряжения;
• Сопротивление заземления (4-проводной метод, метод использования одних токовых клещей, двухклещевой метод).
• Удельное сопротивление грунта;
• TRMS ток утечки и ток нагрузки (опция);
• Тестирование устройств защиты от перегрузки по напряжению.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
• Измерение сопротивления заземления: прибор выполняет измерение сопротивления заземления 4-проводным методом с помощью двух дополнительных штырей; измерение сопротивления заземления 4-проводным комбинированным методом, используя дополнительные токовые клещи; измерение сопротивления заземления, используя 2 пары токовых клещей без разрыва цепи и измерение удельного сопротивления грунта, используя 4-проводной метод измерения.
• Загружаемость: загрузка через интерфейс RS232 или USB кабель непосредственно на ПК с помощью ПО, входящего в стандартный набор.
• Смена полярности: автоматическая смена полярности при прозвонке цепи.
• Диапазон измерения сопротивления изоляции: широкий диапазон испытательного напряжения изоляции от 50 В до 1000 В, Диапазон измерения сопротивления до 30 ГОм.
• ПО SW EuroLink, включенное в стандартную комплектацию, позволяет загружать результаты тестирования с возможностью создавать отчеты о тестировании.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
• Первоначальные и периодические испытания бытовых и промышленных установок;
• Тестирование одно- и многофазных систем;
• Тестирование TT и TN систем.
Технические характеристики | |||
Функция | Диапазон измерений | Разрешение | Погрешность |
Сопротивление изоляции |
U ≥ 250 Впост. тока : R: 0,000 MОм … 1,999 MОм 2,00 MОм … 19,99 MОм 20,0 MОм … 199,9 MОм 200 MОм … 1999 MОм 2,00 ГОм … 19,99 ГОм 20,0 ГОм … 29,9 ГОм U < 250 Впост. тока: R: 0,000 MОм … 1,999 MОм 2,00 MОм … 19,99 MОм 20,0 MОм … 199,9 MОм |
0,001 MОм
0,001 MОм |
± (2 % ИВ + 2 емр)
± (5 % ИВ + 3 емр) |
Целостность защитных проводников током 200мA с автоматической сменой полярности |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 1999 Ом |
0,01 Ом 0,1Ом 1 Ом |
± (2 % ИВ + 2 емр) ± 3 % ИВ ± 3 % ИВ |
Низкоомные измерения целостности проводников, испытат, ток 7 мA (непрерывное измерение) |
0,0 Ом … 199,9Ом 200 Ом … 1999 Ом |
0,1 Ом 1 Ом |
± (3 % ИВ + 3 емр) ± (3 % ИВ + 3 емр) |
Сопротивление заземления 4-х проводный метод |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 1999 Ом 2,00 кОм … 19,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) ± 5 % ИВ |
Сопротивление заземления 4-проводной метод с одними токовыми клещами |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 999 Ом 1,00 кОм … 1,99 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом |
± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) |
Двухклещевой метод измерения - Сопротивления заземления |
0,00 Ом … 19,99 Ом 20,0 Ом … 100,0 Ом |
0,01Ом 0,1Ом |
± (10 % ИВ + 2 емр) ± 20 % ИВ |
Удельное сопротивление грунта |
0,00 Ом … 19,99 Ом 20,0 Ом … 199,9 Ом 200 Ом … 1999 Ом 2,00 кОм … 19,99 кОм 20,0 кОм … 199,9 кОм 200 кОм … 999 кОм 200 кОм … 1999 кОм |
0,01 Ом 0,1 Ом 1Ом 10 Ом 0,1 кОм 1 кОм 1 кОм |
± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) ± (2 % ИВ + 3 емр) ± 5 % ИВ ± 5 % ИВ ± 5 % ИВ ± 5 % ИВ |
TRMS ток |
0,0 мA … 99,9 мA 100 мA … 999 мA 1,00 A … 9,99 A 10,0 A … 99,9 A 100 A … 200 A |
0,1 мA 1 мA 0,01 A 0,1 A 1A |
± (5 % ИВ + 3 емр) ± 5 % ИВ ± 5 % ИВ ± 5 % ИВ ± 5 % ИВ |
Тест варистора | 0 В … 1000 В | 1 В | ± (5 % ИВ + 10 В) |
Питание | 4 x 1,2 В аккумуляторные батареи или 4 x 1,5 В щелочных батарей, тип C | ||
Категория перенапряжения | CAT III / 300 В; CAT II / 600 В | ||
Степень защиты | Двойная изоляция | ||
COM порт | RS232 | ||
Габаритные размеры | 265 x 110 x 185 мм | ||
Вес прибора | 1,7 кг |

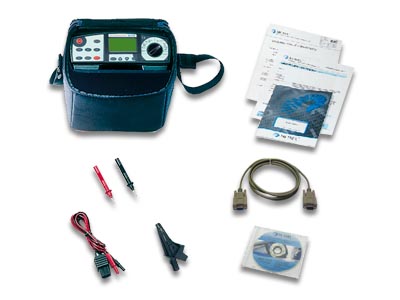

- Прибор – Тестер измерения сопротивления заземления /изоляции;
- Измерительные провода, 3 x 1,5 м;
- Мягкая сумка для перноски;
- RS232 кабель;
- Тестовый пробник, 2 шт. (красный, черный);
- Зажим типа «крокодил»;
- ПК ПО EuroLink;
- Руководство по эксплуатации на CD;
- Сертификат калибровки (опция).
