КАЭЛ-5 Электролаборатория кабельная передвижная

Электролаборатория кабельная передвижная “КАЭЛ-5″смонтирована в фургоне автомобиля и предназначена для определения мест повреждений кабельных линий всех видов, а также:

  • испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
  • прожига дефектной изоляции кабелей с последующим дожигом ее;
  • определения трассы кабельных линий;
  • топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
  • определения расстояния до места повреждения высоковольтных кабелей напряжением
    0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении;
  • определение места повреждения кабеля типа “одофазное замыкание”.

Условия эксплуатации:

  • диапазон температур окружающего воздуха – от минус 20 до +40оС;
  • относительная влажность воздуха при температуре 25 С – до 80 %;
  • атмосферное давление – 650 – 800 мм рт. ст.;
  • Для полной реализации возможностей КАЭЛ-5 мощность генератора должна быть не менее 10 кВА;
  • Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением 220±20В;
  • Потребляемый ток – не более 60 А;
  • Длина сетевого присоединительного кабеля на барабане – 30 м, сечение – 8 мм2, тип кабеля – КГ4х4;
  • Длина провода защитного заземления на барабане – 30 м, сечение -10 мм2;
  • Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30м, сечение – 5 мм2;
  • Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением - 30м;
  • Занимаемая площадь в плане – 1,8х3,0 м;
  • Масса оборудования – не более 500 кг;
  • Обслуживающий персонал – 2 оператора (не менее);
  • Срок службы лаборатории – 10 лет.

Питание КАЭЛ-5 производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 2,2 кВА. При этом возможна работа КАЭЛ-5 в режимах «ИСПЫТАНИЕ», «ВНЕШНИЕ ПОДКЛЮЧЕНИЯ», «ГАУВ-20кВ», «ГАУВ-5кВ» при U зарядное 3кВ.

В стандартную комплектацию КАЭЛ-5 входит:

  • Блок высоковольтных испытаний БВИ-60/50-М2;
  • Блок прожига БПР-20/8;
  • Блок дожига БД-2;
  • Генератор акустики ГАУВ – 20кВ;
  • Генератор акустики ГАУВ – 5кВ;
  • Генератор звуковых частот ГЗЧ-2500;
  • Приемник “ПОИСК-2006м”.

Общие технические данные, входящие в комплектацию в КАЭЛ-5:

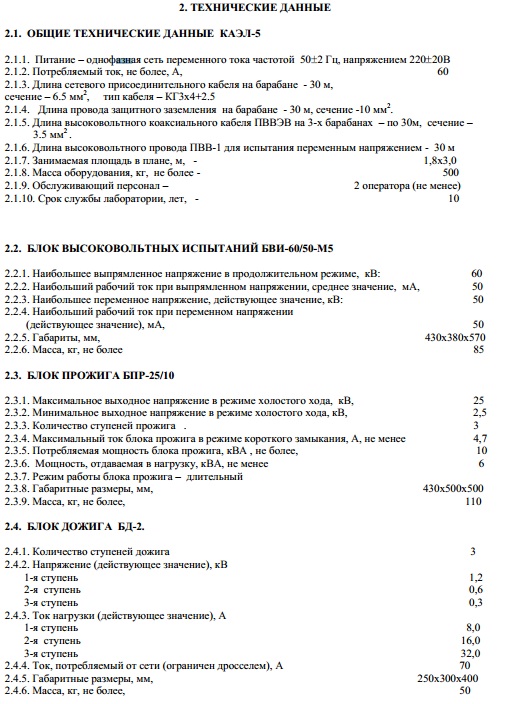

БЛОК ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ БВИ-60/50-М2:

  • Наибольшее выпрямленное напряжение в продолжительном режиме – 60кВ;
  • Наибольший рабочий ток при выпрямленном напряжении, среднее значение – 50 мА;
  • Наибольшее переменное напряжение, действующее значение – 42 кВ;
  • Наибольший рабочий ток при переменном напряжении (действующее значение) – 50 мА.

БЛОК ПРОЖИГА БПР-20/8:

  • Максимальное выходное напряжение в режиме холостого хода – 25 кВ;
  • Минимальное выходное напряжение в режиме холостого хода - 2,5 кВ;
  • Количество ступеней прожига 3;
  • Максимальный ток блока прожига в режиме короткого замыкания – не менее 4,7 А;
  • Потребляемая мощность блока прожига – не более 10;
  • Мощность, отдаваемая в нагрузку – не менее 6;
  • Режим работы блока прожига – длительный.

БЛОК ДОЖИГА БД-2:

  • Количество ступеней дожига – 3;
  • Напряжение (действующее значение) (кВ):
    1-я ступень – 1,2;
    2-я ступень – 0,6;
    3-я ступень – 0,3.
  • Ток нагрузки (действующее значение) (А):
    1-я ступень – 8,0;
    2-я ступень – 16,0;
    3-я ступень – 32,0.
  • Ток, потребляемый от сети (ограничен дросселем) - 70 А.

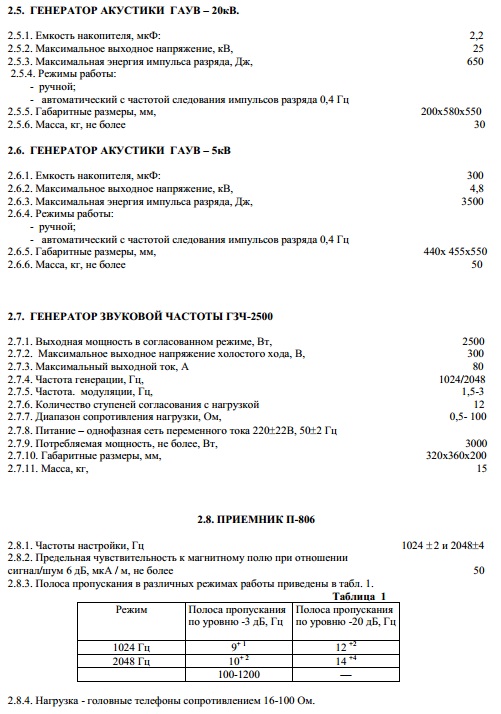

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 20кВ:

  • Емкость накопителя -2,2мкФ;
  • Максимальное выходное напряжение – 25 кВ;
  • Максимальная энергия импульса разряда – 650 Дж;
  • Режимы работы:
    - ручной;
    - автоматический с частотой следования импульсов разряда 0,4 Гц .

ГЕНЕРАТОР АКУСТИКИ ГАУВ – 5кВ:

  • Емкость накопителя – 300 мкФ;
  • Максимальное выходное напряжение – 4,8 кВ;
  • Максимальная энергия импульса разряда – 3500 Дж;
  • Режимы работы:
    - ручной;
    - автоматический с частотой следования импульсов разряда 0,4 Гц.

ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗЧ-2500:

  • Выходная мощность в согласованном режиме – 2500 Вт;
  • Максимальное выходное напряжение холостого хода – 300 В;
  • Максимальный выходной ток – 80 А;
  • Частота генерации – 1024/2048 Гц;
  • Частота. модуляции – 1,5-3 Гц;
  • Количество ступеней согласования с нагрузкой – 12;
  • Диапазон сопротивления нагрузки – 0,5-100 Ом;
  • Питание – однофазная сеть переменного тока 220±22В, 50±2 Гц;
  • Потребляемая мощность – не более 3000 Вт.

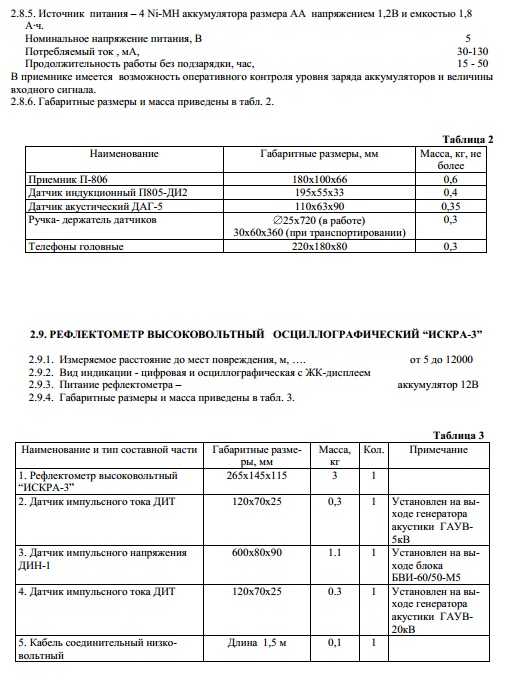

Приемник “ПОИСК-2006м”:

  • Методы поиска повреждения – электроакустический импульсный и индукционный.
  • Индикация – осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах).
  • Наибольшая глубина залегания кабеля при определении его трассы – 10 м;
  • Погрешность определения трассы кабеля (при глубине залегания 1 м) – не более ±0,05 м;
  • Наибольшая глубина залегания кабеля при поиске повреждений:
    - электроакустическим методом –4 м;
    - индукционным методом (режим «петли») – 2.
  • Погрешность определения места повреждения (при глубине залегания кабеля 1 м) (м)(не более):
    - электроакустическим методом – ±0,25;
    - индукционным методом (режим «петли») – ±1.

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
Запрещается эксплуатация КАЭЛ-5 во взрывоопасных средах!

№ П/П СОСТАВ НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Стойка основная Несущая конструкция, включающая в себя приборную панель, столик, шкафчик и т.д.
2 Блок управления БУ (универсальный с жидкокристаллическим дисплеем) Предназначен для управления блоокм высоковольтных испытаний БВИ-60, блоком прожига БП-20/10, блоком дожига БД-2, генераторами акустических ударных волн ГАУВ-20 и ГАУВ-5 и измерения входных и выходных параметров с погрешностью до 3%.
3 Регулятор РНО (20А) Предназначен для регулировки выходного напряжения устройства высоковольтных испытаний БВИ.
4 Блок высоковольтных испытаний БВИ-60/50-М5 Наибольшее выпрямленное напряжение в продолжительном режиме – 60 кВ; наибольший рабочий ток при выпрямленном напряжении (среднее значение) – 60 мА; наибольшее переменное напряжение (действующее значение) – 50 кВ; наибольший рабочий ток при переменном напряжении (действующее значение) – 90 мА; габариты – 430х380х570 мм; масса – 85 кг.
5 Блок прожига БПР-20/10 Максимальное выходное напряжение в режиме холостого хода – 25 кВ; минимальное выходное напряжение в режиме холостого хода – 1 кВ; количество ступеней прожига – 3; максимальный ток блока прожига в режиме короткого замыкания – не менее 4,5 А; потребляемая мощность блока прожига – не более 12 кВА; мощность, отдаваемая в нагрузку – не менее 3,5 кВА; режим работы блока прожига – длительный; габаритные размеры – 430х500х500 мм; масса – 100 кг.
6 Блоком дожига БД-2 Количество ступеней дожига – 3; напряжение (действующее значение): первая ступень – 1,2 кВ, вторая ступень 0,6 кВ; ток нагрузки (действующее значение): первая ступень – 8 А, вторая ступень – 16 А; третья ступень - 32 А, потребляемый от сети (ограничен дросселем) – 60 А; габаритные размеры – 170х370х430 мм; масса – не более 40 кг.
7 Генератор акустических ударных волн ГАУВ-20 Емкость накопителя – 2,2 мкФ; максимальное выходное напряжение – 25 кВ; максимальная энергия импульса разряда – 650 Дж; режимы работы – ручной и автоматический с частотой следования импульсов разряда – 0,25 Гц; габаритные размеры – 200х580х550 мм; масса – 30 кг.
8 Генератор акустических ударных волн ГАУВ-5 Емкость накопителя – 300 мкФ; максимальное выходное напряжение – 5 кВ; максимальная энергия импульса разряда – 3000 Дж; режимы работы – ручной и автоматический (частотный) с частотой следования импульсов разряда – 0,25Гц; габаритные размеры – 470х420х340 мм; масса – 30 кг.
9 Комплект высоковольтных переключателей Содержит три высоковольтных переключателя и служит для переключения на три направления для подключения к трём жилам высоковольтного кабеля.
10 Комплект короткозамыкателей Содержит четыре короткозамыкателя с электромеханическим приводом для ручного или автоматического заземления высоковольтных выводов электролаборатории.
11 Комплект барабанов и кабелей Стойка с двумя барабанами защитного заземления и сетевого кабеля (длина – 30 м); стойка с тремя барабанами высоковольтного (70 кВ) кабеля (длина – 30 м); высоковольтный провод в бухте (длина – 30 м).
12 Рефлектометр высоковольтный осциллографический ИСКРА-3М в комплекте с датчиком Предназначен для определения расстояния до места повреждения кабелей электроснабжения и связи.
13 Генератор звуковой частоты ГЗЧ-2500 Предназначен для поиска мест повреждения силовых кабельных линий электроснабжения. работает совместно с приёмником ПОИСК-2006М. Выходная мощность в согласованном режиме – не менее 2 500 Вт.; Максимальное выходное напряжение холостого хода – 300 В.; Максимальный выходной ток – 50 А.; Частота генерации – 1024 и 2048 Гц.; Частота модуляции – 1,5 – 3 Гц.; Количество ступеней согласования с нагрузкой – 12.; Диапазон сопротивления нагрузки 0,5 – 150 Ом.; Питание – однофазная сеть переменного тока 220±22 В, 50±2 Гц.; Потребляемая мощность – не более 3000 Вт.; Габаритные размеры – 320х360х200 мм.; Масса – не более 15 кг.
14 Приемник ПОИСК-2006М Предназначен для определения мест повреждения кабелей основной изоляции и изоляции оболочки относительно «земли», а так же повреждения типа однофазное замыкание жилы на оболочку.
15 Комплект электротехнического оборудования Конечный выключатель для блокировки двери; светильник сигнальный красный; сирена СС-1; фонари освещения (2 шт.); связь с шофером (в зависимости от марки автомобиля).

ПРИЛАГАЕМАЯ ДОКУМЕНТАЦИЯ:

  1. Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в электролабораторию (если автомобиль Заказчика);
  2. Метрологический аттестат ГП «Харьковстандартметрология»;
  3. Сертификат происхождения товара СТ-1( при экспортной поставке);
  4. Паспорт и руководство по эксплуатации.

По желанию заказчика возможна доукомплектация лаборатории дополнительным оборудованием и средствами защиты. Производится обучение персонала на территории изготовителя.

* Производитель может изменять технические характеристики и комплектацию изделия без предварительного уведомления. Уточняйте важные для Вас параметры при заказе.
