Электролаборатория кабельная передвижная “КАЭЛ-3″ смонтирована в фургоне автомобиля и предназначена для:
• испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 гц) высоковольтным напряжением;
• прожига дефектной изоляции кабелей с последующим дожигом ее;
• определения трассы кабельных линий;
• топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
• определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении. Условия эксплуатации: • диапазон температур окружающего воздуха – от минус 20 до +40 оС; • относительная влажность воздуха при температуре 25 оС – до 80 %;
• атмосферное давление – 650 – 800 мм. рт. ст.
• Питание КАЭЛ-3 производится от промышленной однофазной сети 220В, 50 Гц . Допускается питание от автономного генератора электроснабжения мощностью не менее 2,2 кВА или от сети ~220В с изолированной нейтралью.
• Для полной реализации возможностей КАЭЛ-3 мощность генератора должна быть не менее 25 кВА.
Технические данные:
Технические характеристики КАЭЛ-3:
- Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением 220±20В;
- Потребляемый ток – не более 60 А;
- В КАЭЛ-3 обеспечивается измерение высокого постоянного напряжения и переменного напряжения;
- Относительная погрешность измерения высокого напряжения – не более 3%;
- Длина сетевого присоединительного кабеля на барабане – 30 м, сечение – 8 мм2, тип кабеля – КГ4х4;
- Длина провода защитного заземления на барабане – 30 м, сечение -10 мм2 , тип – ПМЛ;
- Длина высоковольтного коаксиального кабеля ПВВЭВ на 3-х барабанах – по 30м, сечение – 3,5 мм2 ;
- Длина высоковольтного провода ПВВ-1 для испытания переменным напряжением – 30 м;
- Занимаемая площадь в плане – 1,8х3,0 м;
- Масса оборудования – не более 500 кг;
- Обслуживающий персонал – 2 оператора (не менее);
- Срок службы лаборатории – 10 лет.

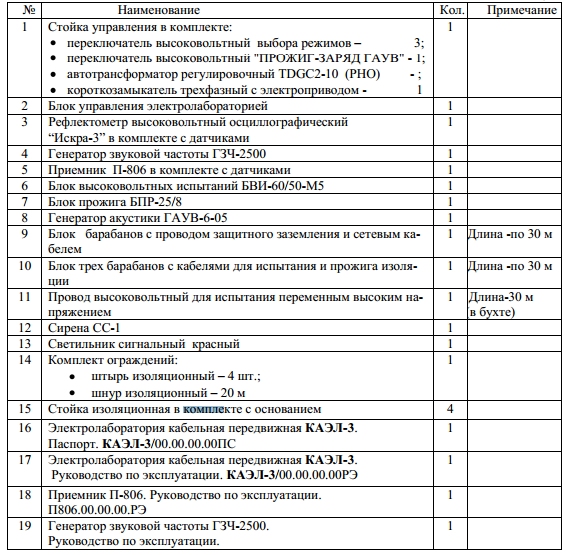

В стандартную комплектацию КАЭЛ-3 входит:
- Блок высоковольтных испытаний БВИ-60/50-М5;
- Блок прожига БПР-25/8;
- Генератор акустики ГАУВ – 6-05;
- Генератор звуковых частот ГЗЧ-2500;
- Приемник П-806.
Общие технические данные оборудования, входящее в комплектацию в КАЭЛ-3:
БЛОК ВЫСОКОВОЛЬТНЫХ ИСПЫТАНИЙ БВИ-60/50-М5:
- Наибольшее выпрямленное напряжение в продолжительном режиме – 60кВ
- Наибольший рабочий ток при выпрямленном напряжении, среднее значение – 50 мА;
- Наибольшее переменное напряжение, действующее значение – 50 кВ;
- Наибольший рабочий ток при переменном напряжении (действующее значение) – 50 мА.
БЛОК ПРОЖИГА БПР-25/8:
- Максимальное выходное напряжение в режиме холостого хода – 20 кВ;
- Минимальное выходное напряжение в режиме холостого хода – 1 кВ;
- Количество ступеней прожига – 6;
- Максимальный ток блока прожига в режиме короткого замыкания – не менее 8 А;
- Максимальное напряжение дожига в режиме холостого хода – 500 В;
- Максимальный ток дожига в режиме короткого замыкания – не менее 16 А;
- Потребляемая мощность блока прожига – не более 18 кВА;
- Мощность, отдаваемая в нагрузку – не менее 8,5 кВА;
- Режим работы блока прожига – длительный.
ГЕНЕРАТОР АКУСТИКИ ГАУВ – 6-05
- Емкость накопителя – 5 мкФ;
- Максимальное выходное напряжение – 30 кВ;
- Максимальная энергия импульса разряда – 2200 Дж;
-
Режимы работы:
- ручной;
- автоматический с частотой следования импульсов разряда 0,4 Гц.
ГЕНЕРАТОР ЗВУКОВОЙ ЧАСТОТЫ ГЗЧ-2500
- Выходная мощность в согласованном режиме – 2500 Вт;
- Максимальное выходное напряжение холостого хода – 300 В;
- Максимальный выходной ток – 80 А; Частота генерации – 1024/2048 Гц;
- Частота. модуляции – 1,5-3 Гц; Количество ступеней согласования с нагрузкой – 12;
- Диапазон сопротивления нагрузки – 0,5-100 Ом;
- Питание – однофазная сеть переменного тока 220±22В, 50±2 Гц;
- Потребляемая мощность – не более 3000 Вт.
ПРИЕМНИК П-806:
- Частоты настройки – 1024±2 и 2048±4 Гц;
- Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ – не более 50 мкА / м;
- Нагрузка – головные телефоны сопротивлением – 16-100 Ом;
- Номинальное напряжение питания – 5 В;
- Потребляемый ток – 30-130 мА;
- Продолжительность работы без подзарядки – 15 – 50 час;
- В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала.
На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей).
Запрещается эксплуатация КАЭЛ-3 во взрывоопасных средах!
